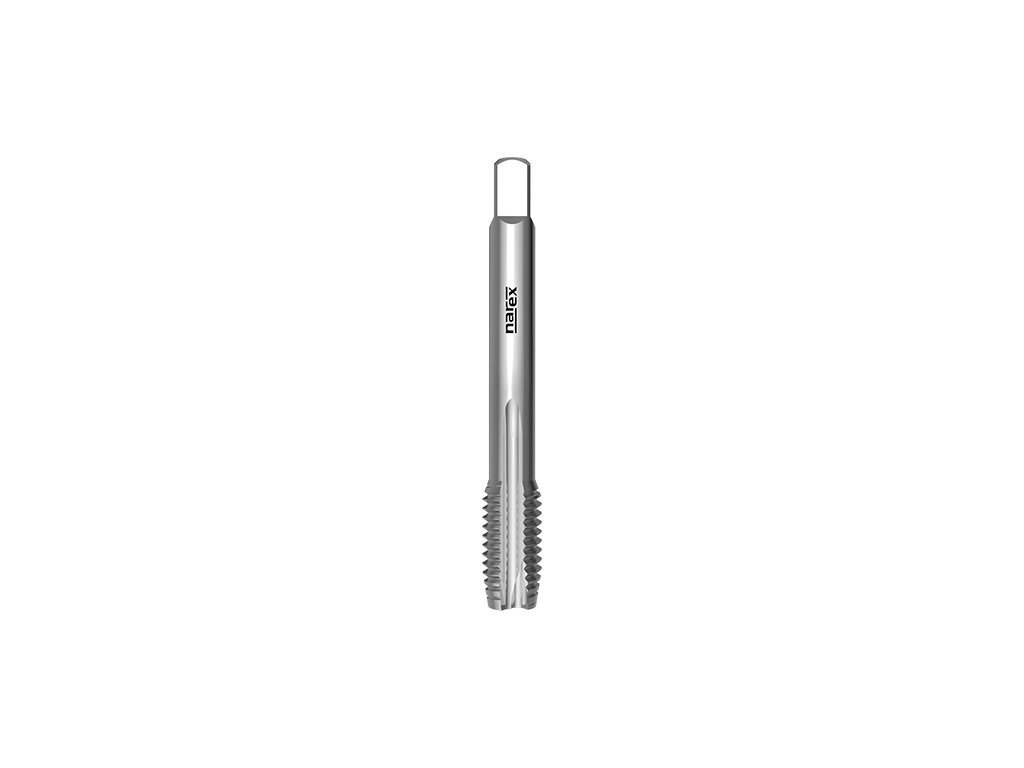

0550 - Krótki gwintownik maszynowy z prostym rowkiem i łamaczem
Kod: 041530062030000
Wariant: M 3x0,5 6H
W magazynie
| 041530062030000
29,81 zł
24,64 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041530062040000
30,77 zł
25,43 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041530062050000
32,25 zł
26,65 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041530062060000
32,25 zł
26,65 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041530062080000
36,94 zł
30,53 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041530062100000
44,07 zł
36,42 zł
bez VAT
Wariant: M 12x1,75 6H
W magazynie
| 041530062120000
52,22 zł
43,16 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 0550
Gwintownik maszynowy krótki do gwintu metrycznego z rowkiem prostym i łamaczem wiórów, DIN 352, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie stopów miedzi tworzących krótki wiór, żeliwa ciągliwego i sferoidalnego, stopów aluminium o Si<10 %"
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: DIN 352
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 5-8 |
| P1.2 | Stale niestopowe <500N/mm2 | 6-10 |
| P2.1 | Stale automatowe <800N/mm2 | 10-14 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-14 |
| P2.3 | Stale niestopowe <800N/mm2 | 10-14 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 4-7 |
| N8.1 | Aluminium stopowe Si<10% | 14-20 |
| N8.2 | Aluminium stopowe Si>10% | 12-15 |
| N10.1 | Stopy miedzi o krótkim wiórze | 12-20 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 40 | 9 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 45 | 12 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 50 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 56 | 15 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 63 | 18 | 6 | 4,9 | 6,8 |
| M 10 | 1,5 | 6H | 70 | 20 | 7 | 5,5 | 8,5 |
| M 12 | 1,75 | 6H | 75 | 23 | 9 | 7 | 10,2 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | DIN 352 |
| Pokrycie: | - |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1) |
