0650 - Krótki gwintownik maszynowy z rowkiem spiralnym 15°
Kod: 041530074030000
Wariant: M 3x0,5 6H
W magazynie
| 041530074030000
EAN: 8595111902036
32,49 zł
26,85 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041530074040000
EAN: 8595111902043
32,49 zł
26,85 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041530074050000
EAN: 8595111902050
32,96 zł
27,24 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041530074060000
EAN: 8595111902067
34,52 zł
28,53 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041530074080000
EAN: 8595111902074
40,14 zł
33,17 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041530074100000
EAN: 8595111902081
47,06 zł
38,89 zł
bez VAT
Wariant: M 12x1,75 6H
W magazynie
| 041530074120000
EAN: 8595111902098
57,84 zł
47,80 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 0650
Krótki gwintownik maszynowy do gwintów metrycznych z rowkiem spiralnym, DIN 352, odpowiedni do stali konstrukcyjnych i hartowanych oraz stopów miedzi z krótkim łamliwym wiórem.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: DIN 352
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 15°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-14 |
| N10.1 | Stopy miedzi o krótkim wiórze | 10-15 |

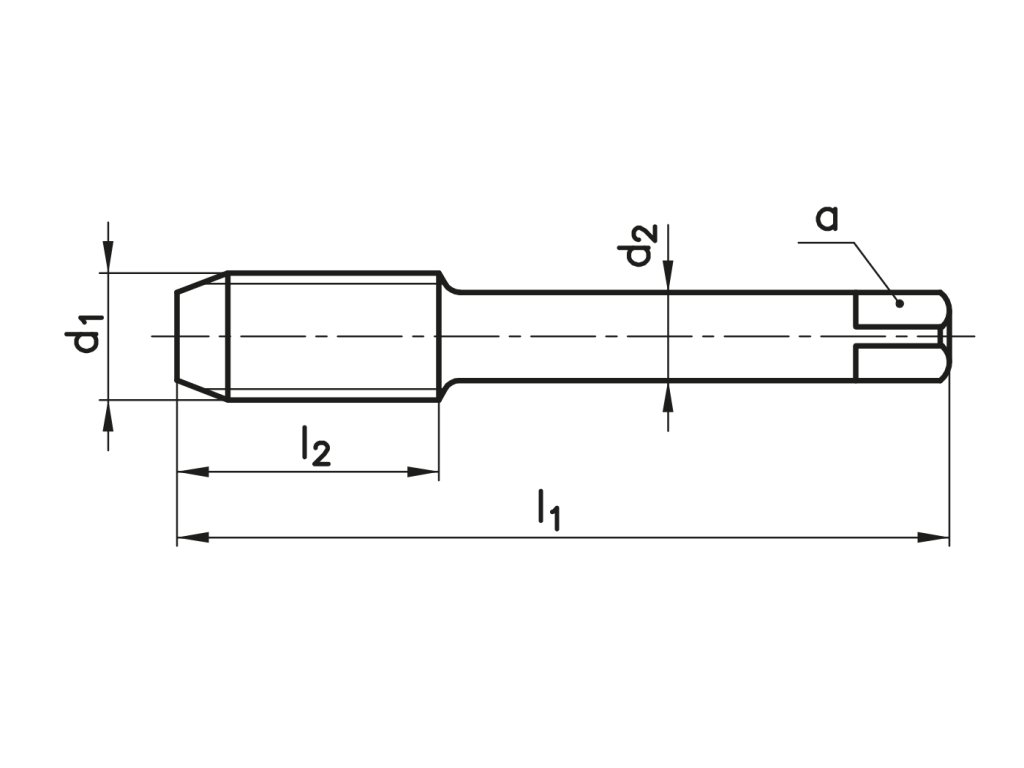

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 40 | 5 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 45 | 7 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 50 | 8 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 56 | 10 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 63 | 13 | 6 | 4,9 | 6,8 |
| M 10 | 1,5 | 6H | 70 | 15 | 7 | 5,5 | 8,5 |
| M 12 | 1,75 | 6H | 75 | 18 | 9 | 7 | 10,2 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Stopy miedzi o krótkim wiórze |
| Norma: | DIN 352 |
| Pokrycie: | - |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
