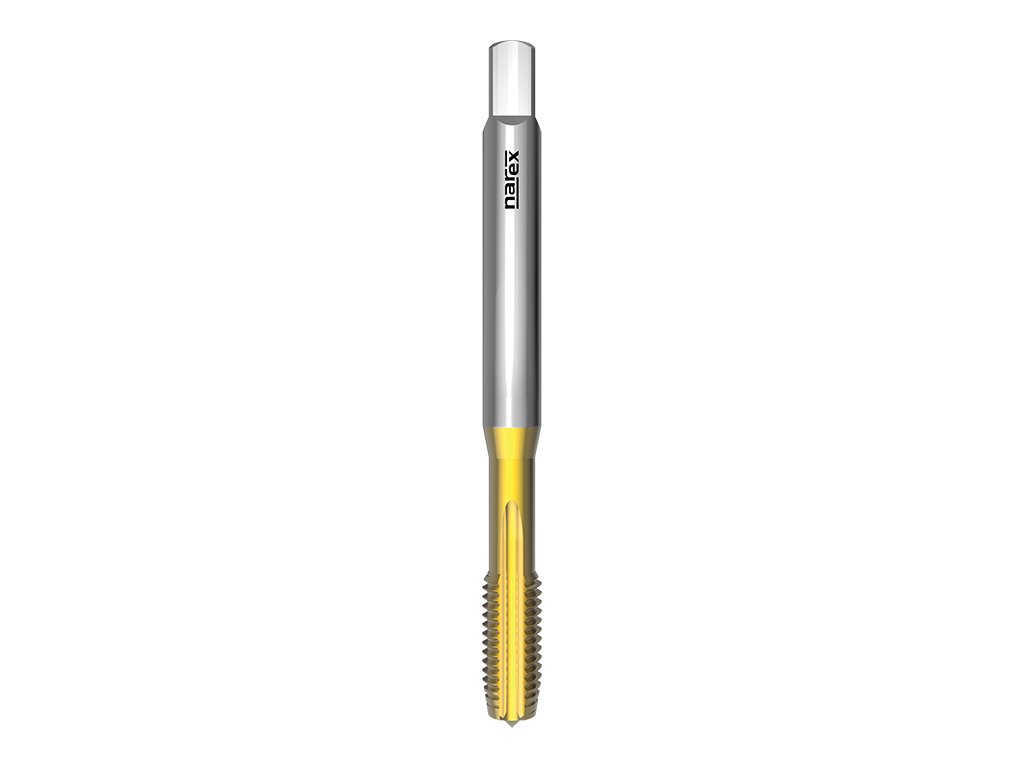

1010 - Gwintownik maszynowy z rowkiem prostym
Kod: 041535020030000
Wariant: M 3x0,5 6H
W magazynie
| 041535020030000
51,47 zł
42,54 zł
bez VAT
Wariant: M 3,5x0,6 6H
W magazynie
| 041535020035000
52,95 zł
43,76 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041535020040000
52,22 zł
43,16 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041535020050000
53,66 zł
44,35 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041535020060000
55,18 zł
45,60 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041535020080000
61,31 zł
50,67 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041535020100000
73,60 zł
60,83 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1010
Gwintownik maszynowy do gwintu metrycznego z rowkiem prostym, DIN 371, z powłoką TiN, odpowiedni do stali konstrukcyjnych, maszynowych, stopów miedzi tworzących krótki wiór, alternatywnie do żeliwa szarego, stopów aluminium o zawartości Si>10%.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Rodzaj otworu: Przelotowy (długość gwintu L < 1,5xd1)
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 5-8 |
| P2.1 | Stale automatowe <800N/mm2 | 10-14 |
| K6.1 | Żeliwo szare | 8-12 |
| N8.2 | Aluminium stopowe Si>10% | 14-20 |
| N10.1 | Stopy miedzi o krótkim wiórze | 15-25 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 3,5 | 0,6 | 6H | 56 | 11 | 4 | 3 | 2,9 |
| M 4 | 0,7 | 6H | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 15 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 18 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 20 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale automatowe <800N/mm2, Żeliwo szare, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | DIN 371 |
| Pokrycie: | TiN |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
