1014 - Gwintownik maszynowy z rowkiem prostym
Kod: 041535810003000
Wariant: UNC 5x40 2B
W magazynie
| 041535810002000
63,02 zł
52,08 zł
bez VAT
Wariant: UNC 6x32 2B
Chwilowy brak
| 041535810003000
59,12 zł
48,86 zł
bez VAT
Wariant: UNC 8x32 2B
W magazynie
| 041535810004000
59,12 zł
48,86 zł
bez VAT
Wariant: UNC 10x24 2B
W magazynie
| 041535810005000
63,02 zł
52,08 zł
bez VAT
Wariant: UNC 12x24 2B
W magazynie
| 041535810006000
70,14 zł
57,97 zł
bez VAT
Wariant: UNC 1/4x20 2B
W magazynie
| 041535810007000
67,95 zł
56,16 zł
bez VAT
Wariant: UNC 5/16x18 2B
W magazynie
| 041535810009000
75,31 zł
62,24 zł
bez VAT
Wariant: UNC 3/8x16 2B
W magazynie
| 041535810011000
83,44 zł
68,96 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1014
Gwintownik maszynowy do gwintu amerykańskiego zunifikowanego grubozwojnego z rowkiem prostym, DIN 371, z pokryciem TiN, odpowiedni do stali konstrukcyjnych, automatowych, stopów miedzi tworzących krótki wiór, alternatywnie do żeliwa szarego, stopów aluminium o zawartości Si>10%.
Cechy:
Gwint UNC: Zunifikowany gwint grubozwojny
Schemat profilu gwintu: 60°
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: ~ DIN 371
Pasowanie gwintów: 2B
Stożek skrawający C: Długość 2-3 skoki
Rodzaj otworu: Przelotowy (długość gwintu L < 1,5xd1)
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 5-8 |
| P2.1 | Stale automatowe <800N/mm2 | 10-14 |
| K6.1 | Żeliwo szare | 8-12 |
| N8.2 | Aluminium stopowe Si>10% | 14-20 |
| N10.1 | Stopy miedzi o krótkim wiórze | 15-25 |

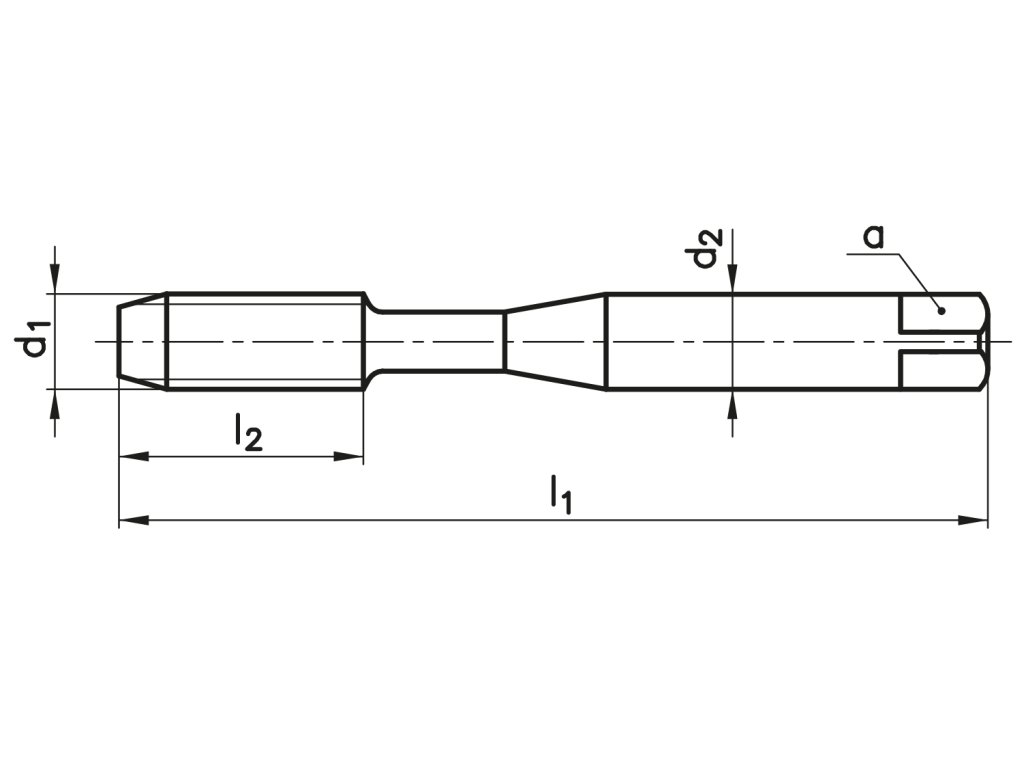

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNC 5 | 40 | 2B | 56 | 9 | 3,5 | 2,7 | 2,6 |
| UNC 6 | 32 | 2B | 56 | 11 | 4 | 3 | 2,85 |
| UNC 8 | 32 | 2B | 63 | 12 | 4,5 | 3,4 | 3,5 |
| UNC 10 | 24 | 2B | 70 | 13 | 6 | 4,9 | 3,9 |
| UNC 12 | 24 | 2B | 80 | 15 | 6 | 4,9 | 4,5 |
| UNC 1/4 | 20 | 2B | 80 | 15 | 7 | 5,2 | 5,2 |
| UNC 5/16 | 18 | 2B | 90 | 18 | 8 | 6,2 | 6,6 |
| UNC 3/8 | 16 | 2B | 90 | 20 | 9 | 7 | 8 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale automatowe <800N/mm2, Żeliwo szare, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | DIN ≈371 |
| Pokrycie: | TiN |
| Tolerancja: | 2B |
| Typ gwintu: | Jednolity gwint zgrubny UNC |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
