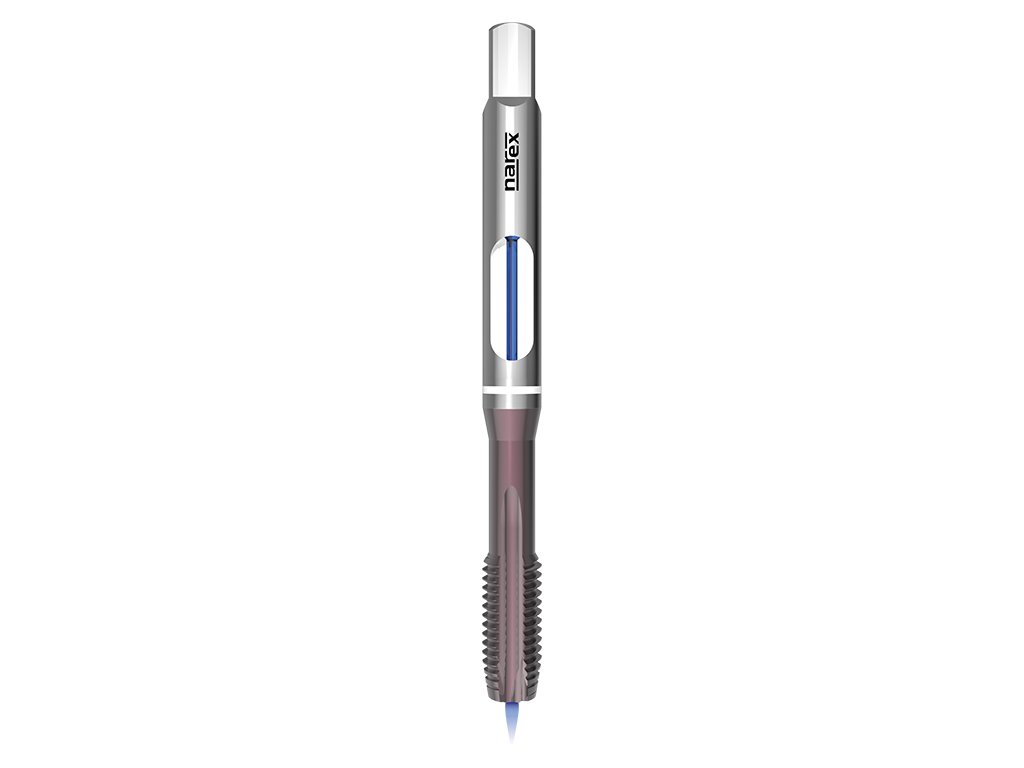

1080IKZ - Gwintownik maszynowy z rowkiem prostym
Kod: 041638029050000
Wariant: M 5x0,8 6HX
Chwilowy brak
| 041638029050000
150,87 zł
124,69 zł
bez VAT
Wariant: M 6x1 6HX
W magazynie
| 041638029060000
162,22 zł
134,07 zł
bez VAT
Wariant: M 8x1,25 6HX
W magazynie
| 041638029080000
169,39 zł
139,99 zł
bez VAT
Wariant: M 10x1,5 6HX
W magazynie
| 041638029100000
194,47 zł
160,72 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1080IKZ
Gwintownik maszynowy do gwintu metrycznego z rowkiem prostym i osiowym chłodzeniem wewnętrznym, DIN 371, powłoka TiCN, do żeliwa szarego, alternatywnie do stopów aluminium o Si>10%.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ GG: Gwintownik dla żeliwa szarego
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z węgloazotku tytanu
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6HX
Stożek skrawający C: Długość 2-3 skoki
Sposób chłodzenia: Wewnętrzne doprowadzanie chłodziwa
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| K6.1 | Żeliwo szare | 15-20 |
| N8.2 | Aluminium stopowe Si>10% | 12-20 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 5 | 0,8 | 6HX | 70 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6HX | 80 | 15 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6HX | 90 | 18 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6HX | 100 | 20 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Żeliwo szare, Aluminium stopowe Si>10% |
| Norma: | DIN 371 |
| Pokrycie: | TiCN |
| Tolerancja: | 6HX |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
