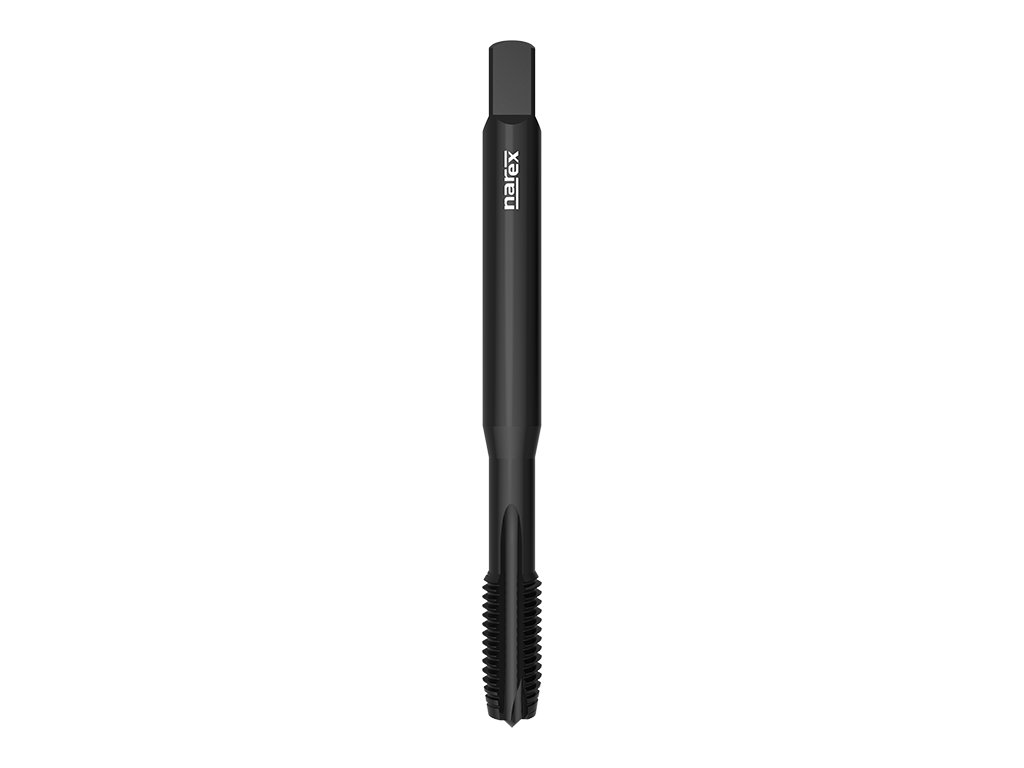

1540 - Gwintownik maszynowy z rowkiem prostym i łamaczem
Kod: 041537052030000
Wariant: M 2x0,4 6H
W magazynie
| 041537052020000
46,02 zł
38,03 zł
bez VAT
Wariant: M 2,5x0,45 6H
W magazynie
| 041537052025000
44,31 zł
36,62 zł
bez VAT
Wariant: M 3x0,5 6H
W magazynie
| 041537052030000
36,66 zł
30,30 zł
bez VAT
Wariant: M 3,5x0,6 6H
W magazynie
| 041537052035000
39,69 zł
32,80 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041537052040000
37,43 zł
30,93 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041537052050000
39,69 zł
32,80 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041537052060000
39,69 zł
32,80 zł
bez VAT
Wariant: M 7x1 6H
W magazynie
| 041537052070000
49,48 zł
40,89 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041537052080000
45,54 zł
37,64 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041537052100000
54,43 zł
44,98 zł
bez VAT
Wariant: M 3x0,5 6G
Chwilowy brak
| 041537054030000
36,66 zł
30,30 zł
bez VAT
Wariant: M 3,5x0,6 6G
Chwilowy brak
| 041537054035000
39,69 zł
32,80 zł
bez VAT
Wariant: M 4x0,7 6G
W magazynie
| 041537054040000
37,43 zł
30,93 zł
bez VAT
Wariant: M 5x0,8 6G
W magazynie
| 041537054050000
39,69 zł
32,80 zł
bez VAT
Wariant: M 6x1 6G
W magazynie
| 041537054060000
39,69 zł
32,80 zł
bez VAT
Wariant: M 8x1,25 6G
W magazynie
| 041537054080000
45,54 zł
37,64 zł
bez VAT
Wariant: M 10x1,5 6G
W magazynie
| 041537054100000
54,43 zł
44,98 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1540
Gwintownik maszynowy do gwintu metrycznego z rowkiem prostym i łamaczem wiórów, DIN 371, z powierzchnią oksydowaną, do stali konstrukcyjnych, niestopowych, automatowych, stopów cynku, stopów aluminium o Si<10%, alternatywnie do stopów aluminium o Si> 10% .
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Utlenianie
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.2 | Stale niestopowe <500N/mm2 | 6-10 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-12 |
| P2.3 | Stale niestopowe <800N/mm2 | 12-15 |
| N8.1 | Aluminium stopowe Si<10% | 14-20 |
| N8.2 | Aluminium stopowe Si>10% | 12-15 |
| N11.1 | Cynk i stopy cynku | 10-12 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 2 | 0,4 | 6H | 45 | 8 | 2,8 | 2,1 | 1,6 |
| M 2,5 | 0,45 | 6H | 50 | 9 | 2,8 | 2,1 | 2,05 |
| M 3 | 0,5 | 6H | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 3 | 0,5 | 6G | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 3,5 | 0,6 | 6G | 56 | 11 | 4 | 3 | 2,9 |
| M 3,5 | 0,6 | 6H | 56 | 11 | 4 | 3 | 2,9 |
| M 4 | 0,7 | 6G | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 4 | 0,7 | 6H | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 13 | 6 | 4,9 | 4,2 |
| M 5 | 0,8 | 6G | 70 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6G | 80 | 15 | 6 | 4,9 | 5 |
| M 6 | 1 | 6H | 80 | 15 | 6 | 4,9 | 5 |
| M 7 | 1 | 6H | 80 | 15 | 7 | 5,5 | 6 |
| M 8 | 1,25 | 6H | 90 | 18 | 8 | 6,2 | 6,8 |
| M 8 | 1,25 | 6G | 90 | 18 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 20 | 10 | 8 | 8,5 |
| M 10 | 1,5 | 6G | 100 | 20 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale niestopowe <500N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Cynk i stopy cynku |
| Norma: | DIN 371 |
| Pokrycie: | OX |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1) |
