    Home / Gwintowniki / Gwintowniki maszynowe / 1540-HEX - Gwintownik maszynowy z rowkiem prostym i łamaczem

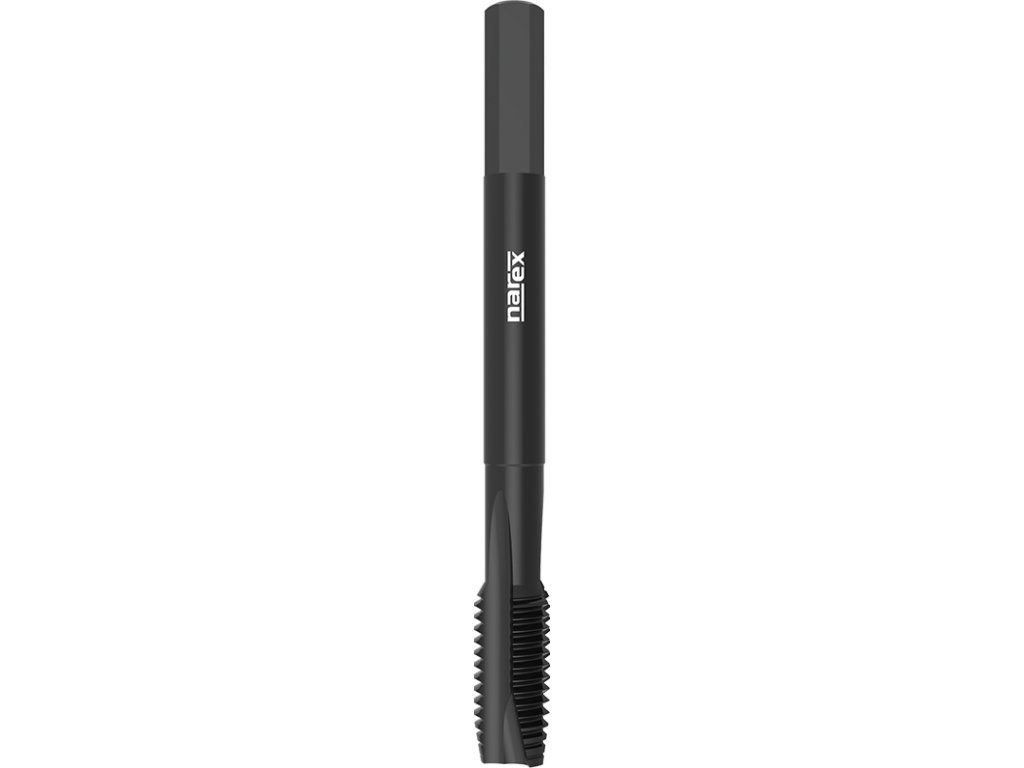

    1540-HEX - Gwintownik maszynowy z rowkiem prostym i łamaczem

    Kod: 04453705204000H
    1540-HEX - Gwintownik maszynowy z rowkiem prostym i łamaczem
    od 37,70 zł od 31,16 zł bez VAT

    Wybierz wariant

    Numer katalogu: 1540-HEX

    Gwintownik maszynowy do gwintu metrycznego z rowkiem prostym i łamaczem wiórów, DIN 371, z powierzchnią oksydowaną, do stali konstrukcyjnych, niestopowych, automatowych, stopów cynku, stopów aluminium o Si<10%, alternatywnie do stopów aluminium o Si> 10% .



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2Typ N:   Gwintownik dla stali o wytrzymałości do 800 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSEMateriał gwintownika:   Wysokowydajna stal szybkotnąca HSSE

    Rodzaj powłoki: UtlenianieRodzaj powłoki:   Utlenianie

    Norma gwintownika: DIN 371Norma gwintownika:   DIN 371

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)

    Mocowanie: HEXMocowanie:   HEX


    Informacje szczegółowe

    Wariant: M 4x0,7 6H
    Chwilowy brak | 04453705204000H
    37,70 zł
    31,16 zł bez VAT
    Wariant: M 5x0,8 6H
    Chwilowy brak | 04453705205000H
    39,88 zł
    32,96 zł bez VAT
    Wariant: M 6x1 6H
    Chwilowy brak | 04453705206000H
    39,88 zł
    32,96 zł bez VAT
    Wariant: M 8x1,25 6H
    Chwilowy brak | 04453705208000H
    45,82 zł
    37,87 zł bez VAT
    Wariant: M 10x1,5 6H
    Chwilowy brak | 04453705210000H
    53,42 zł
    44,15 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 1540-HEX

    Gwintownik maszynowy do gwintu metrycznego z rowkiem prostym i łamaczem wiórów, DIN 371, z powierzchnią oksydowaną, do stali konstrukcyjnych, niestopowych, automatowych, stopów cynku, stopów aluminium o Si<10%, alternatywnie do stopów aluminium o Si> 10% .



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2Typ N:   Gwintownik dla stali o wytrzymałości do 800 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSEMateriał gwintownika:   Wysokowydajna stal szybkotnąca HSSE

    Rodzaj powłoki: UtlenianieRodzaj powłoki:   Utlenianie

    Norma gwintownika: DIN 371Norma gwintownika:   DIN 371

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)

    Mocowanie: HEXMocowanie:   HEX




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P1.2Stale niestopowe <500N/mm26-10
    P2.2Stale konstrukcyjne <800N/mm210-12
    P2.3Stale niestopowe <800N/mm212-15
    N8.1Aluminium stopowe Si<10%14-20
    N8.2Aluminium stopowe Si>10%12-15
    N11.1Cynk i stopy cynku10-12



    Wymiary:

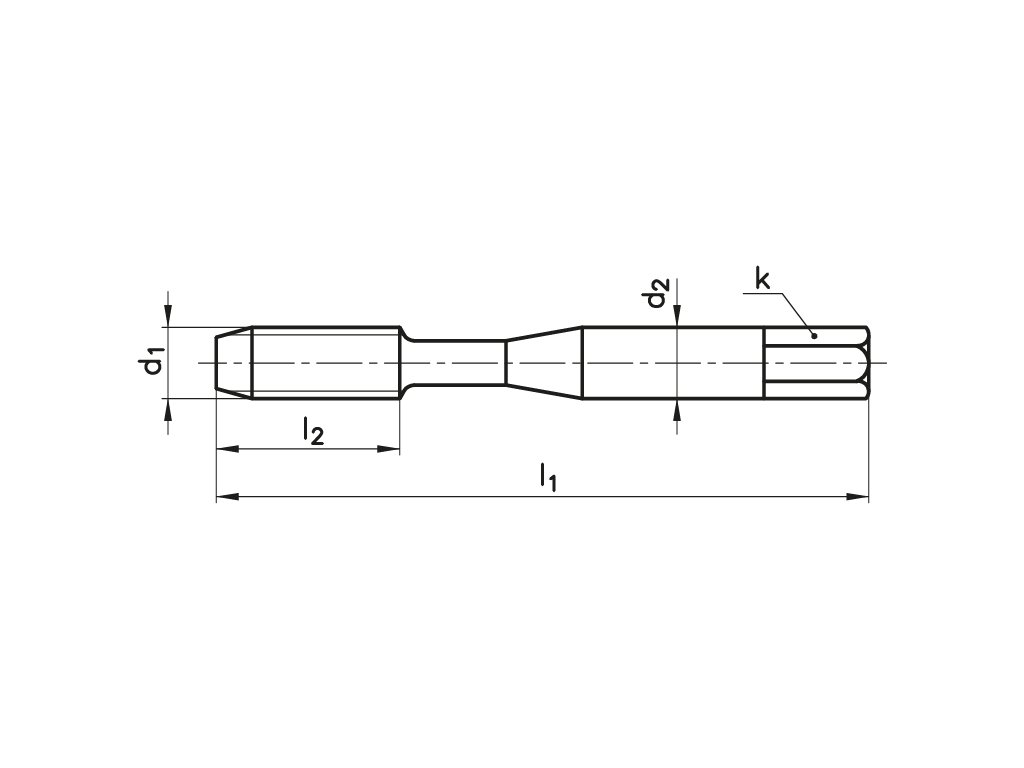

    1540-HEX: kreslenka
    d1Ptoll1l2d2aotwór
    M 20,46H4582,82,11,6
    M 2,50,456H5092,82,12,05
    M 30,56H5693,52,72,5
    M 30,56G5693,52,72,5
    M 3,50,66G5611432,9
    M 3,50,66H5611432,9
    M 40,76G63124,53,43,3
    M 40,76H63124,53,43,3
    M 50,86H701364,94,2
    M 50,86G701364,94,2
    M 616G801564,95
    M 616H801564,95
    M 716H801575,56
    M 81,256H901886,26,8
    M 81,256G901886,26,8
    M 101,56H100201088,5
    M 101,56G100201088,5

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NAREX Ždánice
    Materiał obrabiany: Stale niestopowe <500N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Cynk i stopy cynku
    Norma: DIN 371
    Pokrycie: OX
    Tolerancja: 6H
    Typ gwintu: Gwint metryczny ISO
    Typ otworu: przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1)
