1660 - Gwintownik maszynowy z rowkiem prostym i łamaczem
Kod: 041535062030000
Wariant: M 3x0,5 6H
W magazynie
| 041535062030000
69,43 zł
57,38 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041535062040000
77,06 zł
63,69 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041535062050000
85,20 zł
70,41 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041535062060000
85,70 zł
70,83 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041535062080000
104,18 zł
86,10 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041535062100000
133,44 zł
110,28 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1660
Gwintownik maszynowy do gwintów metrycznych z rowkiem prostym i łamaczem wiórów, DIN 371, z powłoką TiN, odpowiedni do stali do nawęglania i azotowania, stali nierdzewnych o wytrzymałości do 1000 N/mm2, czystej miedzi i jej stopów z długim spiralnym wiórem.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ VA: Gwintownik dla stali nierdzewnej
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 4-8 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 8-12 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 5-8 |
| N9.1 | Czysta miedź | 8-12 |
| N10.2 | Stopy miedzi o długim wiórze | 10-15 |

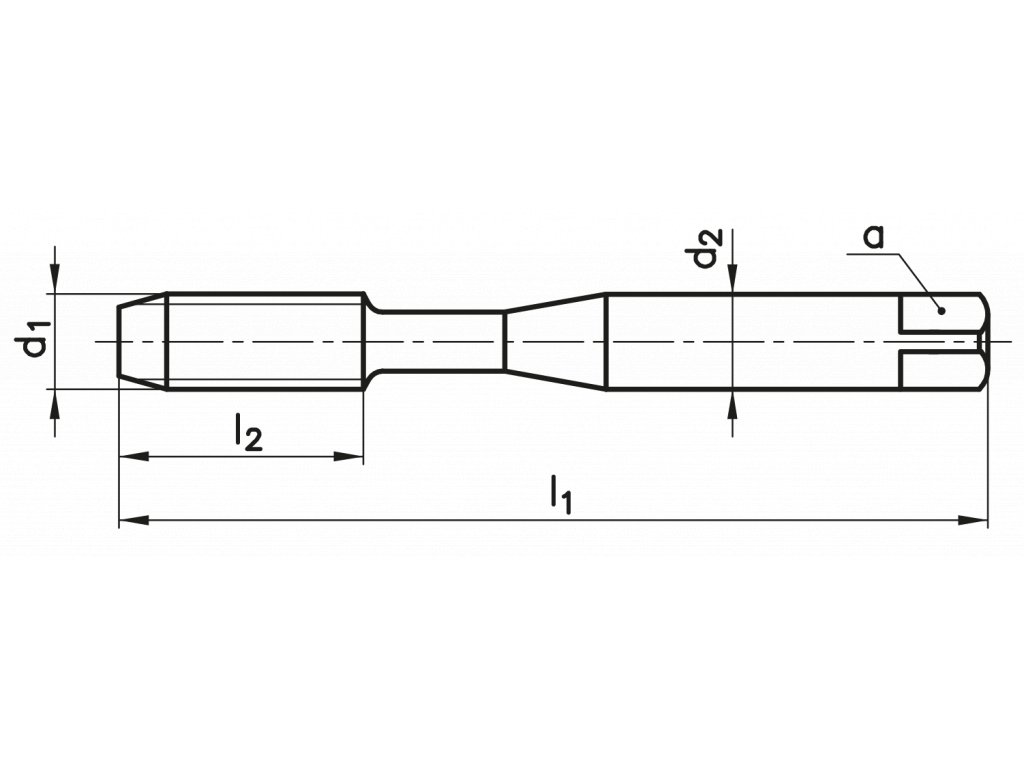

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 15 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 18 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 20 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Stale nawęglone i azotowane <1200N/mm2, Czysta miedź |
| Norma: | DIN 371 |
| Pokrycie: | TiN |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1) |
