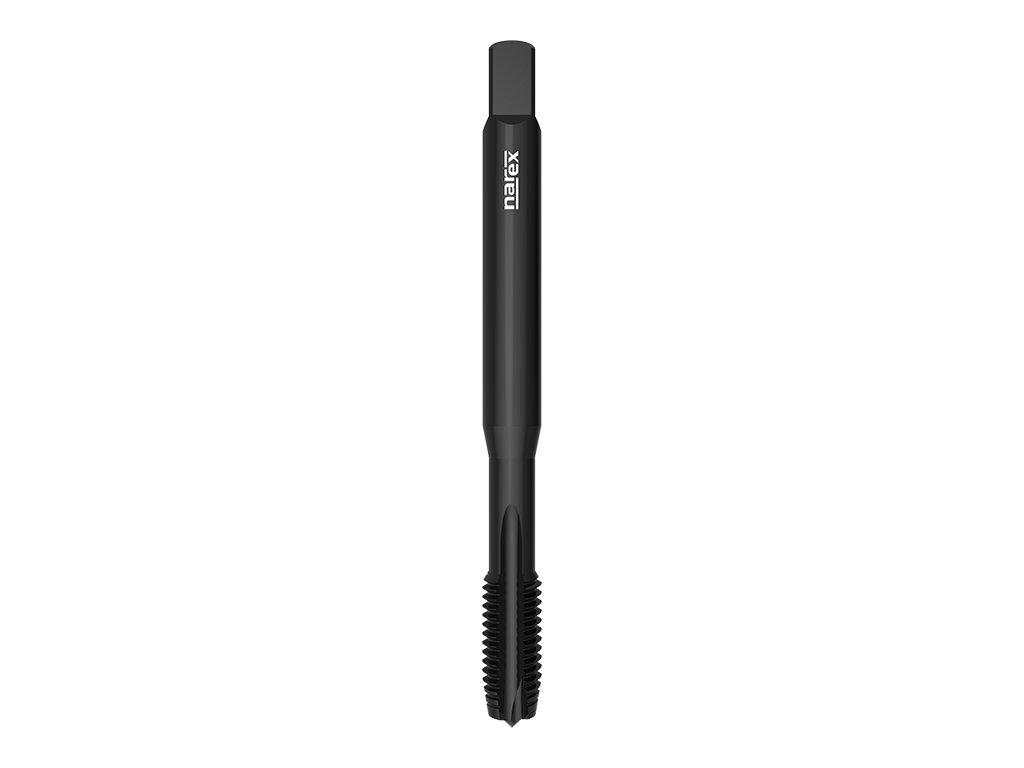

1694 - Gwintownik maszynowy z rowkiem prostym i łamaczem
Kod: 041537822004000
Wariant: UNC 5x40 2BX
W magazynie
| 041537822002000
EAN: 8595111981406
72,41 zł
59,84 zł
bez VAT
Wariant: UNC 6x32 2BX
W magazynie
| 041537822003000
EAN: 8595111981413
70,14 zł
57,97 zł
bez VAT
Wariant: UNC 8x32 2BX
W magazynie
| 041537822004000
EAN: 8595111981420
68,70 zł
56,78 zł
bez VAT
Wariant: UNC 10x24 2BX
W magazynie
| 041537822005000
EAN: 8595111981437
74,61 zł
61,66 zł
bez VAT
Wariant: UNC 12x24 2BX
W magazynie
| 041537822006000
EAN: 8595111981444
83,25 zł
68,80 zł
bez VAT
Wariant: UNC 1/4x20 2BX
W magazynie
| 041537822007000
EAN: 8595111981451
79,55 zł
65,74 zł
bez VAT
Wariant: UNC 5/16x18 2BX
W magazynie
| 041537822009000
EAN: 8595111981468
90,13 zł
74,49 zł
bez VAT
Wariant: UNC 3/8x16 2BX
W magazynie
| 041537822011000
EAN: 8595111981475
100,95 zł
83,43 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1694
Gwintownik maszynowy do gwintu amerykańskiego zunifikowanego grubego z rowkiem prostym i łamaczem wiórów, DIN 371, z powierzchnią oksydowaną, odpowiedni do stali do nawęglania i azotowania, stali nierdzewnych o wytrzymałości do 1000 N/mm2.
Cechy:
Gwint UNC: Zunifikowany gwint grubozwojny
Schemat profilu gwintu: 60°
Typ VA: Gwintownik dla stali nierdzewnej
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Utlenianie
Norma gwintownika: ~ DIN 371
Pasowanie gwintów: 2BX
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 3-5 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 4-7 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 3-5 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNC 5 | 40 | 2BX | 56 | 9 | 3,5 | 2,7 | 2,6 |
| UNC 6 | 32 | 2BX | 56 | 11 | 4 | 3 | 2,85 |
| UNC 8 | 32 | 2BX | 63 | 12 | 4,5 | 3,4 | 3,5 |
| UNC 10 | 24 | 2BX | 70 | 13 | 6 | 4,9 | 3,9 |
| UNC 12 | 24 | 2BX | 80 | 15 | 6 | 4,9 | 4,5 |
| UNC 1/4 | 20 | 2BX | 80 | 15 | 7 | 5,5 | 5,2 |
| UNC 5/16 | 18 | 2BX | 90 | 18 | 8 | 6,2 | 6,6 |
| UNC 3/8 | 16 | 2BX | 90 | 20 | 9 | 7 | 8 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stale nawęglone i azotowane <1200N/mm2 |
| Norma: | DIN ≈371 |
| Pokrycie: | OX |
| Tolerancja: | 2BX |
| Typ gwintu: | Jednolity gwint zgrubny UNC |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1) |
