    Home / Gwintowniki / Gwintowniki maszynowe / 1720NX - Gwintownik maszynowy z rowkiem prostym i łamaczem

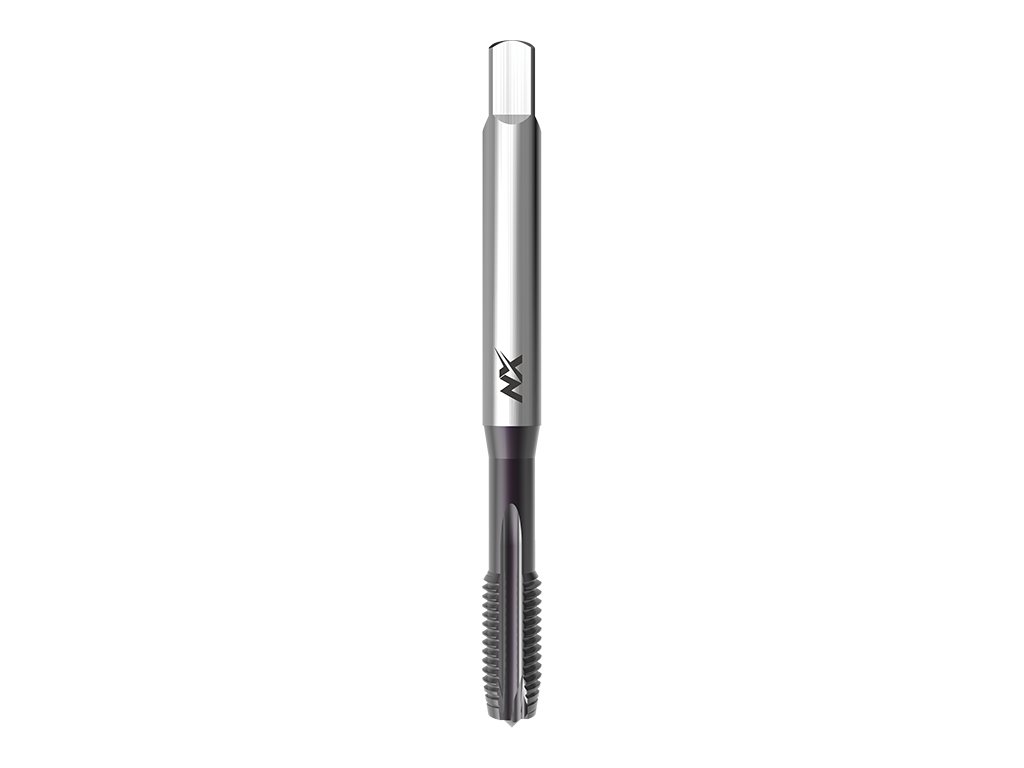

    1720NX - Gwintownik maszynowy z rowkiem prostym i łamaczem

    Kod: 042036046030000
    1720NX - Gwintownik maszynowy z rowkiem prostym i łamaczem
    od 152,87 zł od 126,34 zł bez VAT

    Wybierz wariant

    Numer katalogu: 1720NX

    Wysokowydajny gwintownik maszynowy z rowkiem prostym i łamaczem do gwintu metrycznego, DIN 371, z powłoką Balinit Hardlube, do uniwersalnego zastosowania.



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ UNI: Gwintownik do uniwersalnego zastosowaniaTyp UNI:   Gwintownik do uniwersalnego zastosowania

    Materiał gwintownika: Proszkowa stal szybkotnącaMateriał gwintownika:   Proszkowa stal szybkotnąca

    Rodzaj powłoki: Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)Rodzaj powłoki:   Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)

    Norma gwintownika: DIN 371Norma gwintownika:   DIN 371

    Pasowanie gwintów: ISO 2 - 6HXPasowanie gwintów:   ISO 2 - 6HX

    Pasowanie gwintów: ISO 3 - 6GXPasowanie gwintów:   ISO 3 - 6GX

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)


    Informacje szczegółowe

    Wariant: M 2x0,4 6HX
    W magazynie | 042036046020000 EAN: 8595111978376
    161,79 zł
    133,71 zł bez VAT
    Wariant: M 2,5x0,45 6HX
    W magazynie | 042036046025000 EAN: 8595111978383
    161,79 zł
    133,71 zł bez VAT
    Wariant: M 3x0,5 6HX
    W magazynie | 042036046030000 EAN: 8595111978390
    152,87 zł
    126,34 zł bez VAT
    Wariant: M 4x0,7 6HX
    W magazynie | 042036046040000 EAN: 8595111978406
    156,85 zł
    129,63 zł bez VAT
    Wariant: M 5x0,8 6HX
    W magazynie | 042036046050000 EAN: 8595111978413
    161,79 zł
    133,71 zł bez VAT
    Wariant: M 6x1 6HX
    W magazynie | 042036046060000 EAN: 8595111978420
    164,69 zł
    136,11 zł bez VAT
    Wariant: M 8x1,25 6HX
    W magazynie | 042036046080000 EAN: 8595111978437
    245,79 zł
    203,13 zł bez VAT
    Wariant: M 10x1,5 6HX
    W magazynie | 042036046100000 EAN: 8595111978444
    313,54 zł
    259,12 zł bez VAT
    Wariant: M 3x0,5 6GX
    W magazynie | 042036048030000 EAN: 8595111978451
    152,87 zł
    126,34 zł bez VAT
    Wariant: M 4x0,7 6GX
    W magazynie | 042036048040000 EAN: 8595111978468
    156,85 zł
    129,63 zł bez VAT
    Wariant: M 5x0,8 6GX
    W magazynie | 042036048050000 EAN: 8595111978475
    161,79 zł
    133,71 zł bez VAT
    Wariant: M 6x1 6GX
    W magazynie | 042036048060000 EAN: 8595111978482
    235,31 zł
    194,47 zł bez VAT
    Wariant: M 8x1,25 6GX
    W magazynie | 042036048080000 EAN: 8595111978499
    269,23 zł
    222,50 zł bez VAT
    Wariant: M 10x1,5 6GX
    W magazynie | 042036048100000 EAN: 8595111978505
    326 zł
    269,42 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 1720NX

    Wysokowydajny gwintownik maszynowy z rowkiem prostym i łamaczem do gwintu metrycznego, DIN 371, z powłoką Balinit Hardlube, do uniwersalnego zastosowania.



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ UNI: Gwintownik do uniwersalnego zastosowaniaTyp UNI:   Gwintownik do uniwersalnego zastosowania

    Materiał gwintownika: Proszkowa stal szybkotnącaMateriał gwintownika:   Proszkowa stal szybkotnąca

    Rodzaj powłoki: Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)Rodzaj powłoki:   Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)

    Norma gwintownika: DIN 371Norma gwintownika:   DIN 371

    Pasowanie gwintów: ISO 2 - 6HXPasowanie gwintów:   ISO 2 - 6HX

    Pasowanie gwintów: ISO 3 - 6GXPasowanie gwintów:   ISO 3 - 6GX

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P1.1Stale konstrukcyjne <500N/mm222-26
    P1.2Stale niestopowe <500N/mm222-26
    P2.1Stale automatowe <800N/mm218-22
    P2.2Stale konstrukcyjne <800N/mm218-22
    P2.3Stale niestopowe <800N/mm218-22
    P3.1Stale nawęglone i azotowane <1200N/mm215-18
    P3.2Stale ulepszone <1200N/mm215-18
    P3.3Stale narzędziowe <1200N/mm215-18
    P4.1Stale wysokostopowe <1400N/mm28-14
    P4.2Stale ulepszone <1400N/mm28-14
    M5.1Stale nierdzewne 450-800N/mm212-15
    M5.2Stale nierdzewne 600-1000N/mm212-15
    K6.1Żeliwo szare15-22
    K6.2Żeliwo ciągliwe i sferoidalne15-22
    N7.1Czyste aluminium32-40
    N8.1Aluminium stopowe Si<10%15-22
    N8.2Aluminium stopowe Si>10%15-22
    N9.1Czysta miedź22-25
    N10.1Stopy miedzi o krótkim wiórze10-12
    N10.2Stopy miedzi o długim wiórze10-12
    N11.1Cynk i stopy cynku10-12



    Wymiary:

    1720NX: kreslenka
    d1Ptoll1l2d2aotwór
    M 20,46HX4582,82,11,6
    M 2,50,456HX5092,82,12,05
    M 30,56GX56113,52,72,5
    M 30,56HX56113,52,72,5
    M 40,76GX63134,53,43,3
    M 40,76HX63134,53,43,3
    M 50,86GX701664,94,2
    M 50,86HX701664,94,2
    M 616GX801964,95
    M 616HX801964,95
    M 81,256GX902286,26,8
    M 81,256HX902286,26,8
    M 101,56GX100241088,5
    M 101,56HX100241088,5

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NX Precision Taps
    Materiał obrabiany: Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Czyste aluminium, Cynk i stopy cynku, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2, Czysta miedź, Stale wysokostopowe <1400N/mm2, Stale ulepszone <1400N/mm2
    Norma: DIN 371
    Pokrycie: HL
    Tolerancja: 6HX, 6GX
    Typ gwintu: Gwint metryczny ISO
    Typ otworu: przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1)
