2050XXXL - Gwintownik maszynowy z rowkiem spiralnym 40°, L=150 mm
Kod: 042331118040000
Wariant: M 4x0,7 6H
W magazynie
| 042331118040000
EAN: 8595111974132
100,95 zł
83,43 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 042331118050000
EAN: 8595111974149
104,65 zł
86,49 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 042331118060000
EAN: 8595111974156
108,84 zł
89,95 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 042331118080000
EAN: 8595111974163
125,32 zł
103,57 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 042331118100000
EAN: 8595111974170
147,97 zł
122,29 zł
bez VAT
Wariant: M 12x1,75 6H
W magazynie
| 042331118120000
EAN: 8595111974187
181,97 zł
150,39 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 2050XXXL
Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym, wydłużony do L=150 mm, inne wymiary jak DIN 371, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie żeliwa ciągliwego i sferoidalnego, stopów aluminium o zawartości Si<10% i stopy miedzi z długim uzwojeniem wióra.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: NAREX
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-14 |
| P2.3 | Stale niestopowe <800N/mm2 | 10-14 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 4-7 |
| N8.1 | Aluminium stopowe Si<10% | 14-20 |
| N10.2 | Stopy miedzi o długim wiórze | 6-10 |

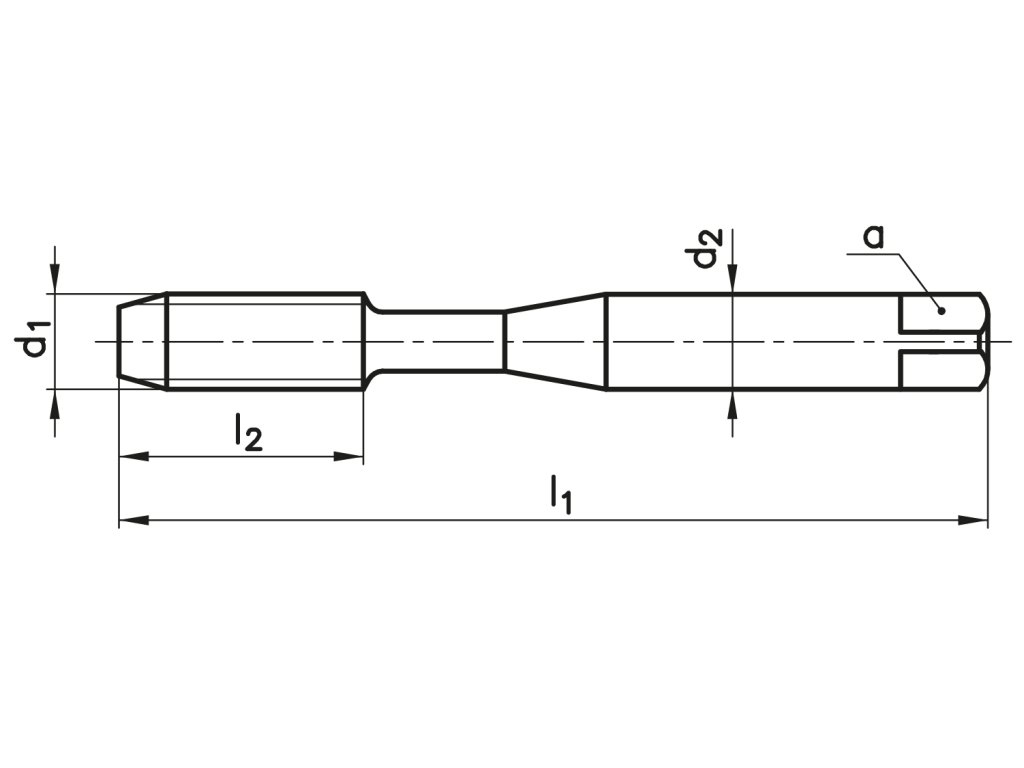

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 4 | 0,7 | 6H | 150 | 13 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 150 | 16 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 150 | 19 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 150 | 22 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 150 | 24 | 10 | 8 | 8,5 |
| M 12 | 1,75 | 6H | 150 | 29 | 12 | 9 | 10,2 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Stopy miedzi o długim wiórze |
| Norma: | NAREX Standard |
| Pokrycie: | - |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
