    2220NXIKZ - Gwintownik maszynowy z rowkiem spiralnym 50°

    Kod: 043036124060000
    2220NXIKZ - Gwintownik maszynowy z rowkiem spiralnym 50°
    od 358,40 zł od 296,20 zł bez VAT

    Wybierz wariant

    Numer katalogu: 2220NXIKZ

    Wysokowydajny gwintownik maszynowy z rowkiem spiralnym 50° i osiowym chłodzeniem wewnętrznym do gwintów metrycznych, DIN 371, z powłoką Balinit Hardlube, do uniwersalnego zastosowania.



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ UNI: Gwintownik do uniwersalnego zastosowaniaTyp UNI:   Gwintownik do uniwersalnego zastosowania

    Materiał gwintownika: Proszkowa stal szybkotnącaMateriał gwintownika:   Proszkowa stal szybkotnąca

    Rodzaj powłoki: Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)Rodzaj powłoki:   Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)

    Norma gwintownika: DIN 371Norma gwintownika:   DIN 371

    Pasowanie gwintów: ISO 2 - 6HXPasowanie gwintów:   ISO 2 - 6HX

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Kąt szczeliny śrubowej: 50°Kąt szczeliny śrubowej:   50°

    Sposób chłodzenia: Wewnętrzne doprowadzanie chłodziwaSposób chłodzenia:   Wewnętrzne doprowadzanie chłodziwa

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2,5xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 2,5xd1)


    Informacje szczegółowe

    Wariant: M 6x1 6HX
    W magazynie | 043036124060000 EAN: 8595111978680
    358,40 zł
    296,20 zł bez VAT
    Wariant: M 8x1,25 6HX
    W magazynie | 043036124080000 EAN: 8595111978697
    410,27 zł
    339,07 zł bez VAT
    Wariant: M 10x1,5 6HX
    W magazynie | 043036124100000 EAN: 8595111978703
    484,68 zł
    400,56 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 2220NXIKZ

    Wysokowydajny gwintownik maszynowy z rowkiem spiralnym 50° i osiowym chłodzeniem wewnętrznym do gwintów metrycznych, DIN 371, z powłoką Balinit Hardlube, do uniwersalnego zastosowania.



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ UNI: Gwintownik do uniwersalnego zastosowaniaTyp UNI:   Gwintownik do uniwersalnego zastosowania

    Materiał gwintownika: Proszkowa stal szybkotnącaMateriał gwintownika:   Proszkowa stal szybkotnąca

    Rodzaj powłoki: Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)Rodzaj powłoki:   Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)

    Norma gwintownika: DIN 371Norma gwintownika:   DIN 371

    Pasowanie gwintów: ISO 2 - 6HXPasowanie gwintów:   ISO 2 - 6HX

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Kąt szczeliny śrubowej: 50°Kąt szczeliny śrubowej:   50°

    Sposób chłodzenia: Wewnętrzne doprowadzanie chłodziwaSposób chłodzenia:   Wewnętrzne doprowadzanie chłodziwa

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2,5xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 2,5xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P1.1Stale konstrukcyjne <500N/mm218-22
    P1.2Stale niestopowe <500N/mm218-22
    P2.1Stale automatowe <800N/mm210-12
    P2.2Stale konstrukcyjne <800N/mm210-12
    P2.3Stale niestopowe <800N/mm210-12
    P3.1Stale nawęglone i azotowane <1200N/mm210-12
    P3.2Stale ulepszone <1200N/mm210-12
    P3.3Stale narzędziowe <1200N/mm210-12
    P4.1Stale wysokostopowe <1400N/mm210-12
    P4.2Stale ulepszone <1400N/mm210-12
    M5.1Stale nierdzewne 450-800N/mm210-12
    M5.2Stale nierdzewne 600-1000N/mm210-12
    K6.1Żeliwo szare12-18
    K6.2Żeliwo ciągliwe i sferoidalne12-18
    N7.1Czyste aluminium26-32
    N8.1Aluminium stopowe Si<10%12-18
    N8.2Aluminium stopowe Si>10%12-18
    N9.1Czysta miedź18-22
    N10.1Stopy miedzi o krótkim wiórze10-12
    N10.2Stopy miedzi o długim wiórze10-12
    N11.1Cynk i stopy cynku10-12



    Wymiary:

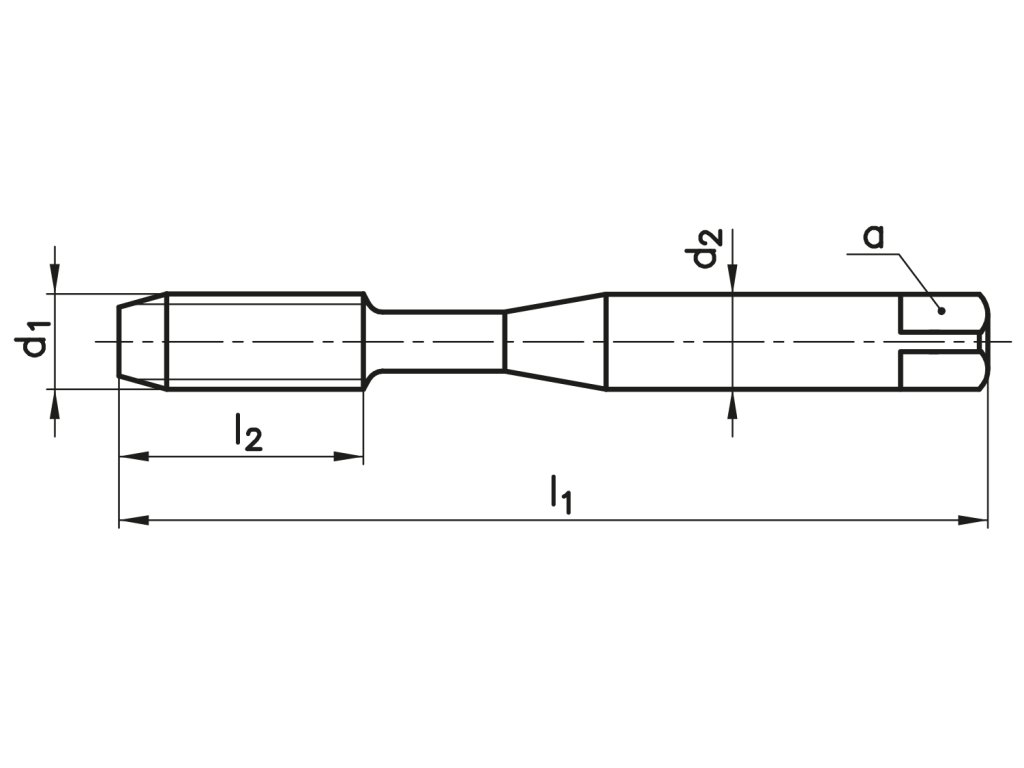

    2220NXIKZ: kreslenka
    d1Ptoll1l2d2aotwór
    M 616HX801064,95
    M 81,256HX901386,26,8
    M 101,56HX100151088,5

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NX Precision Taps
    Materiał obrabiany: Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Czyste aluminium, Cynk i stopy cynku, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2, Czysta miedź, Stale wysokostopowe <1400N/mm2, Stale ulepszone <1400N/mm2
    Norma: DIN 371
    Pokrycie: HL
    Tolerancja: 6HX
    Typ gwintu: Gwint metryczny ISO
    Typ otworu: przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1)
