2250CYC - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 041529910050000
Wariant: Vg 5x0,705
W magazynie
| 041529910050000
68,70 zł
56,78 zł
bez VAT
Wariant: Vg 8x0,794
W magazynie
| 041529910080000
75,12 zł
62,08 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 2250CYC
Gwintownik maszynowy do gwintowania zaworów opon z rowkiem spiralnym, DIN 371, uniwersalny
Cechy:
Gwint Vg: Gwint do zaworów opon
Schemat profilu gwintu: 60°
Norma gwintownika: DIN 7756
Typ UNI: Gwintownik do uniwersalnego zastosowania
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: ~ DIN 371
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 3-5 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 4-7 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 3-5 |

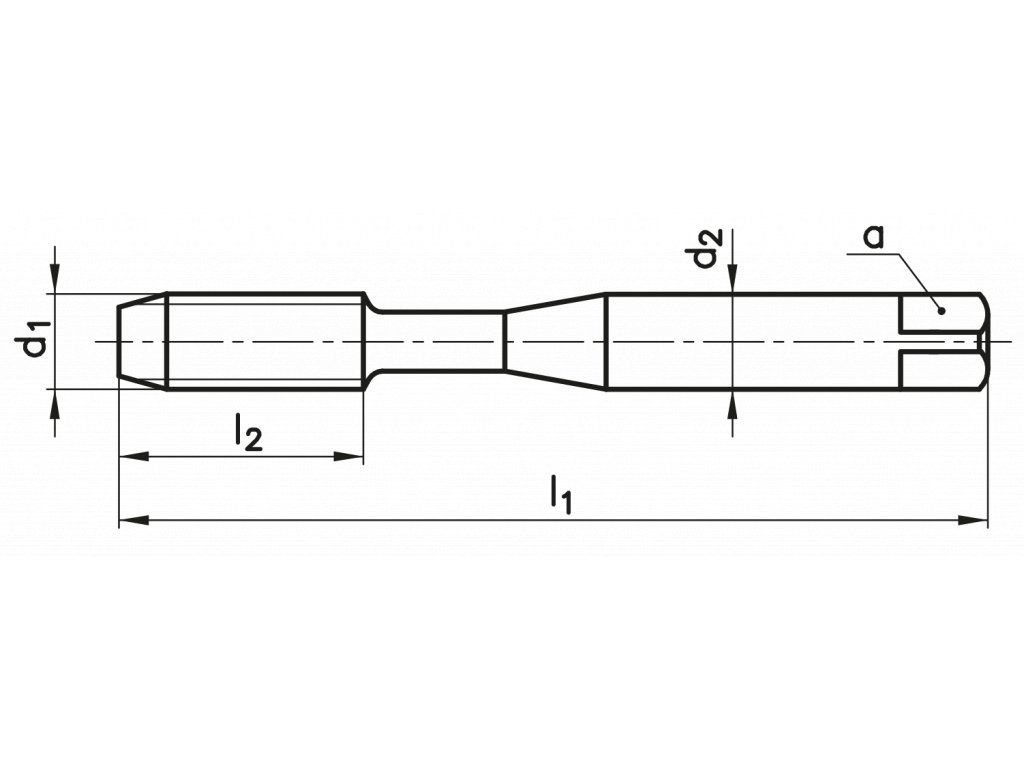

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| Vg 5 | 0,705 | 80 | 10 | 6 | 4,9 | 4,7 | |
| Vg 8 | 0,794 | 90 | 13 | 8 | 6,2 | 6,9 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stale nawęglone i azotowane <1200N/mm2 |
| Norma: | DIN ≈371 |
| Pokrycie: | - |
| Tolerancja: | - |
| Typ gwintu: | Gwint do zaworów oponowych |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
