    Home / Gwintowniki / Gwintowniki maszynowe / 2690 - Gwintownik maszynowy z rowkiem spiralnym 40°

    2690 - Gwintownik maszynowy z rowkiem spiralnym 40°

    Kod: 041537136030000
    2690 - Gwintownik maszynowy z rowkiem spiralnym 40°
    od 59,36 zł od 49,06 zł bez VAT

    Wybierz wariant

    Numer katalogu: 2690

    Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym, DIN 371, z powierzchnią oksydowaną, do stali nawęglanych i azotowanych, stali ulepszanych, stali narzędziowych, alternatywnie do stopów aluminium o Si>10%.



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ H: Gwintownik dla stali o wytrzymałości do 1100 N/mm2Typ H:   Gwintownik dla stali o wytrzymałości do 1100 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3Materiał gwintownika:   Wysokowydajna stal szybkotnąca wanadowa HSSE V3

    Rodzaj powłoki: UtlenianieRodzaj powłoki:   Utlenianie

    Norma gwintownika: DIN 371Norma gwintownika:   DIN 371

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Kąt szczeliny śrubowej: 40°Kąt szczeliny śrubowej:   40°

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 2xd1)


    Informacje szczegółowe

    Wariant: M 3x0,5 6H
    W magazynie | 041537136030000 EAN: 8595111945095
    59,36 zł
    49,06 zł bez VAT
    Wariant: M 4x0,7 6H
    W magazynie | 041537136040000 EAN: 8595111945118
    59,36 zł
    49,06 zł bez VAT
    Wariant: M 5x0,8 6H
    W magazynie | 041537136050000 EAN: 8595111945132
    60,83 zł
    50,27 zł bez VAT
    Wariant: M 6x1 6H
    W magazynie | 041537136060000 EAN: 8595111945149
    63,30 zł
    52,31 zł bez VAT
    Wariant: M 8x1,25 6H
    W magazynie | 041537136080000 EAN: 8595111945163
    73,88 zł
    61,06 zł bez VAT
    Wariant: M 10x1,5 6H
    W magazynie | 041537136100000 EAN: 8595111945170
    86,19 zł
    71,23 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 2690

    Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym, DIN 371, z powierzchnią oksydowaną, do stali nawęglanych i azotowanych, stali ulepszanych, stali narzędziowych, alternatywnie do stopów aluminium o Si>10%.



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ H: Gwintownik dla stali o wytrzymałości do 1100 N/mm2Typ H:   Gwintownik dla stali o wytrzymałości do 1100 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3Materiał gwintownika:   Wysokowydajna stal szybkotnąca wanadowa HSSE V3

    Rodzaj powłoki: UtlenianieRodzaj powłoki:   Utlenianie

    Norma gwintownika: DIN 371Norma gwintownika:   DIN 371

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Kąt szczeliny śrubowej: 40°Kąt szczeliny śrubowej:   40°

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 2xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P3.1Stale nawęglone i azotowane <1200N/mm23-5
    P3.2Stale ulepszone <1200N/mm23-5

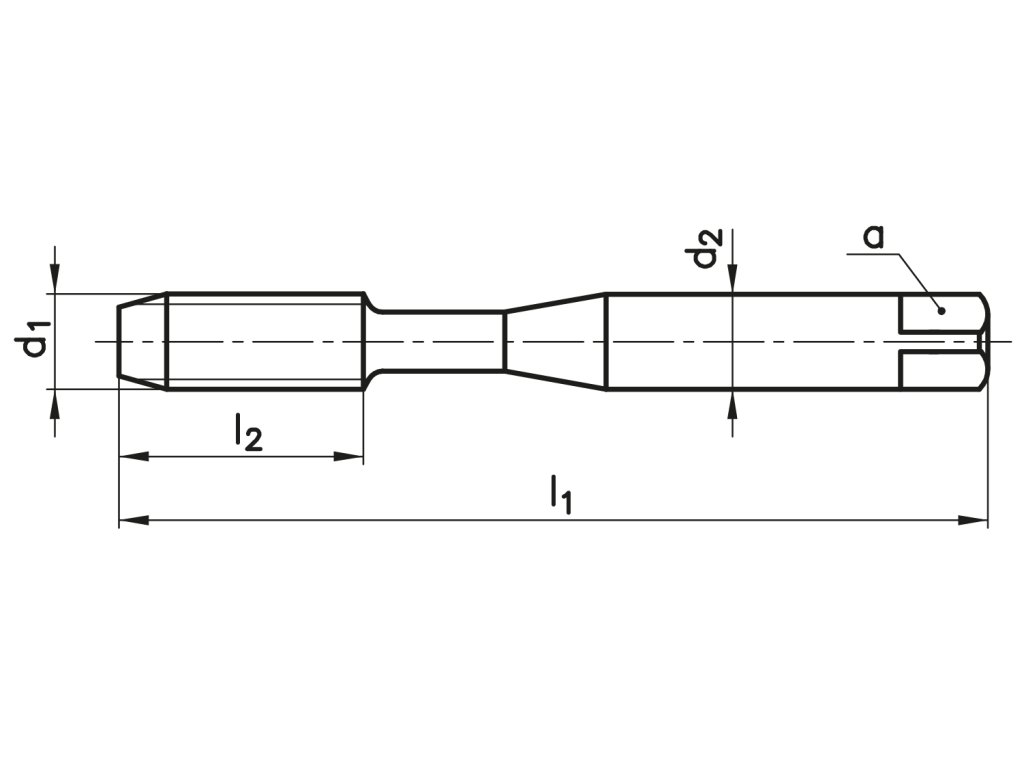

    Wymiary:

    2690: kreslenka
    d1Ptoll1l2d2aotwór
    M 30,56H5653,52,72,5
    M 40,76H6374,53,43,3
    M 50,86H70864,94,2
    M 616H801064,95
    M 81,256H901386,26,8
    M 101,56H100151088,5

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NAREX Ždánice
    Materiał obrabiany: Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2
    Norma: DIN 371
    Pokrycie: OX
    Tolerancja: 6H
    Typ gwintu: Gwint metryczny ISO
    Typ otworu: nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1)
