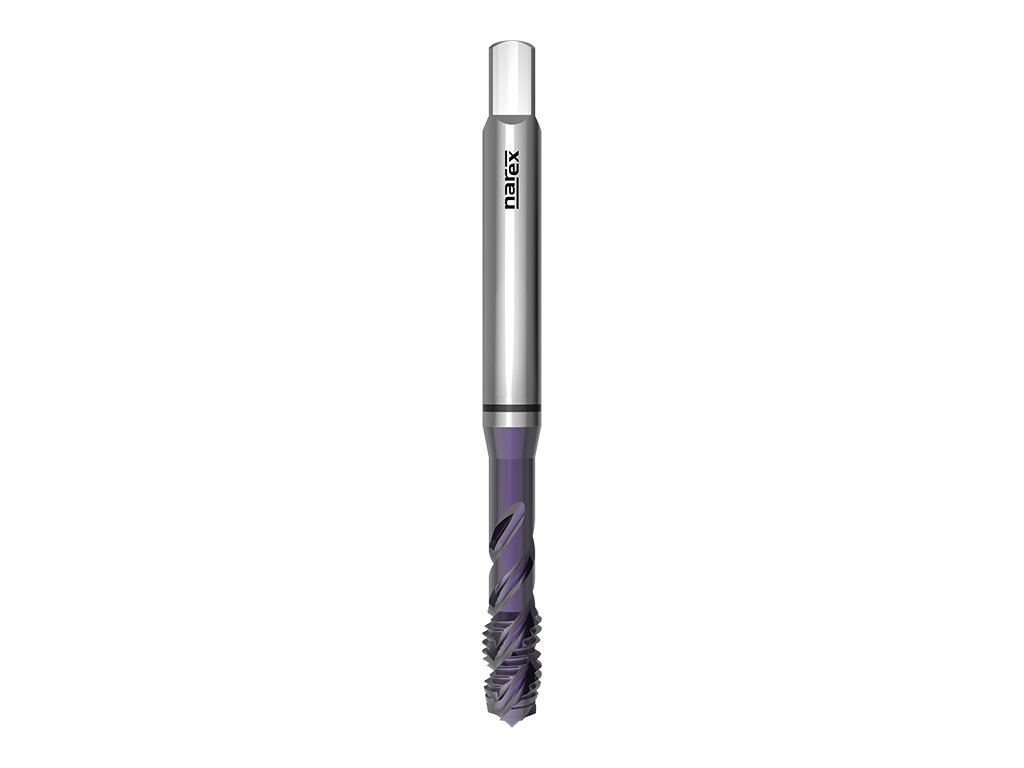

2870 - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 041536142030000
Wariant: M 3x0,5 6H
W magazynie
| 041536142030000
EAN: 8595111943381
111,03 zł
91,76 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041536142040000
EAN: 8595111943398
111,03 zł
91,76 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041536142050000
EAN: 8595111943404
113,53 zł
93,83 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041536142060000
EAN: 8595111943411
118,43 zł
97,88 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041536142080000
EAN: 8595111943428
137,63 zł
113,74 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041536142100000
EAN: 8595111943435
163,02 zł
134,73 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 2870
Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym, DIN 371, powłoka Futura Nano Top, odpowiednia do stali wysokostopowych i ulepszanych tworzących długie wióry.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ H: Gwintownik dla stali o wytrzymałości do 1400 N/mm2
Materiał gwintownika: Proszkowa stal szybkotnąca
Rodzaj powłoki: Powłoka Balinit® Futura Nano Top (azotek tytanowo-aluminiowy)
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P4.1 | Stale wysokostopowe <1400N/mm2 | 5-10 |
| P4.2 | Stale ulepszone <1400N/mm2 | 5-10 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 10 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 15 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale wysokostopowe <1400N/mm2, Stale ulepszone <1400N/mm2 |
| Norma: | DIN 371 |
| Pokrycie: | FNT |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1) |
