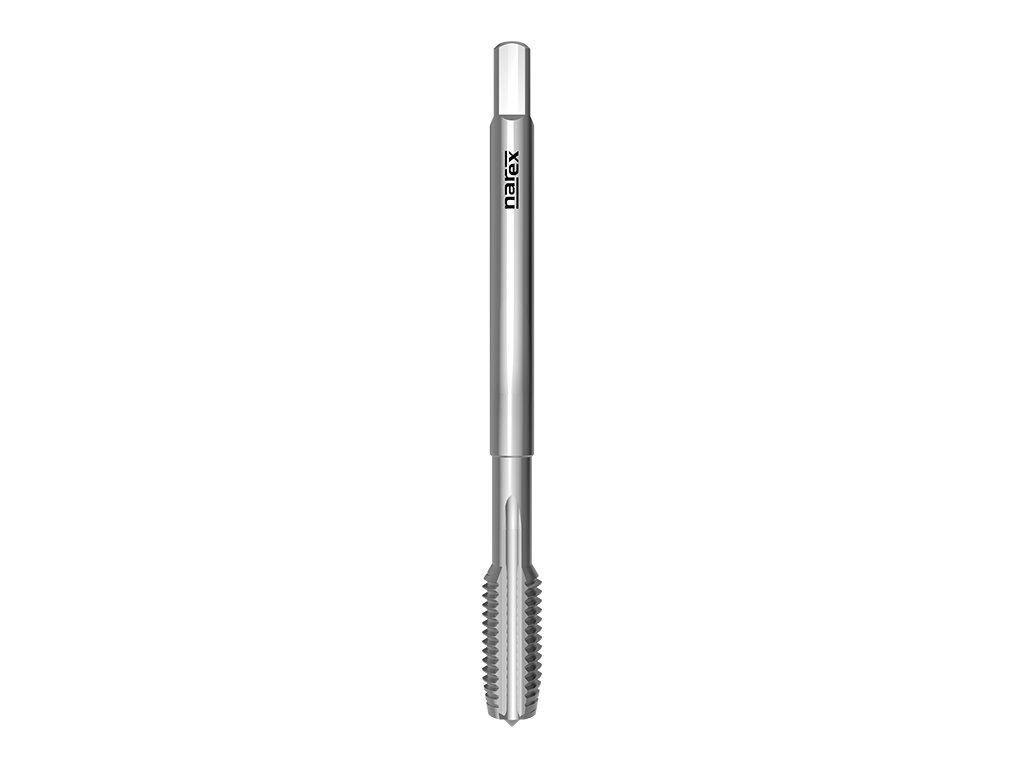

    3004 - Gwintownik maszynowy z rowkiem prostym

    Kod: 041531910012000
    3004 - Gwintownik maszynowy z rowkiem prostym
    od 83,95 zł od 69,38 zł bez VAT

    Wybierz wariant

    Numer katalogu: 3004

    Gwintownik maszynowy do gwintu amerykańskiego zunifikowanego grubozwojnego z rowkiem prostym, DIN 376, odpowiedni do stali konstrukcyjnych, maszynowych, stopów miedzi tworzących krótki wiór, alternatywnie do żeliwa szarego, stopów aluminium o Si>10%



    Gwint UNC: Zunifikowany gwint grubozwojnyGwint UNC:   Zunifikowany gwint grubozwojny

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2Typ N:   Gwintownik dla stali o wytrzymałości do 800 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSEMateriał gwintownika:   Wysokowydajna stal szybkotnąca HSSE

    Norma gwintownika: ~ DIN 376Norma gwintownika:   ~ DIN 376

    Pasowanie gwintów: 2BPasowanie gwintów:   2B

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Rodzaj otworu: Przelotowy (długość gwintu L < 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L < 1,5xd1)

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 1,5xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 1,5xd1)


    Informacje szczegółowe

    Wariant: UNC 7/16x14 2B
    W magazynie | 041531910012000 EAN: 8595111932842
    83,95 zł
    69,38 zł bez VAT
    Wariant: UNC 1/2x13 2B
    W magazynie | 041531910013000 EAN: 8595111932859
    86,66 zł
    71,62 zł bez VAT
    Wariant: UNC 9/16x12 2B
    W magazynie | 041531910014000 EAN: 8595111932866
    122,14 zł
    100,94 zł bez VAT
    Wariant: UNC 5/8x11 2B
    W magazynie | 041531910015000 EAN: 8595111932873
    113,53 zł
    93,83 zł bez VAT
    Wariant: UNC 3/4x10 2B
    W magazynie | 041531910017000 EAN: 8595111932880
    148,49 zł
    122,72 zł bez VAT
    Wariant: UNC 7/8x9 2B
    W magazynie | 041531910019000 EAN: 8595111932897
    188,61 zł
    155,88 zł bez VAT
    Wariant: UNC 1x8 2B
    W magazynie | 041531910021000 EAN: 8595111932903
    250,40 zł
    206,94 zł bez VAT
    Wariant: UNC 1 1/8x7 2B
    W magazynie | 041531910022000 EAN: 8595111932910
    326,51 zł
    269,84 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 3004

    Gwintownik maszynowy do gwintu amerykańskiego zunifikowanego grubozwojnego z rowkiem prostym, DIN 376, odpowiedni do stali konstrukcyjnych, maszynowych, stopów miedzi tworzących krótki wiór, alternatywnie do żeliwa szarego, stopów aluminium o Si>10%



    Cechy:

    Gwint UNC: Zunifikowany gwint grubozwojnyGwint UNC:   Zunifikowany gwint grubozwojny

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2Typ N:   Gwintownik dla stali o wytrzymałości do 800 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSEMateriał gwintownika:   Wysokowydajna stal szybkotnąca HSSE

    Norma gwintownika: ~ DIN 376Norma gwintownika:   ~ DIN 376

    Pasowanie gwintów: 2BPasowanie gwintów:   2B

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Rodzaj otworu: Przelotowy (długość gwintu L < 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L < 1,5xd1)

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 1,5xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 1,5xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P1.1Stale konstrukcyjne <500N/mm24-6
    P2.1Stale automatowe <800N/mm28-10
    K6.1Żeliwo szare7-10
    N8.2Aluminium stopowe Si>10%12-15
    N10.1Stopy miedzi o krótkim wiórze10-15



    Wymiary:

    3004: kreslenka
    d1Ptoll1l2d2aotwór
    UNC 7/16142B1002086,29,4
    UNC 1/2132B110239710,75
    UNC 9/16122B1102511912,25
    UNC 5/8112B1102512913,5
    UNC 3/4102B12530141116,5
    UNC 7/892B140301814,519,5
    UNC 182B160361814,522,25
    UNC 1 1/872B18040221825

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NAREX Ždánice
    Materiał obrabiany: Stale konstrukcyjne <500N/mm2, Stale automatowe <800N/mm2, Żeliwo szare, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze
    Norma: DIN ≈376
    Pokrycie: -
    Tolerancja: 2B
    Typ gwintu: Jednolity gwint zgrubny UNC
    Typ otworu: przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1)
