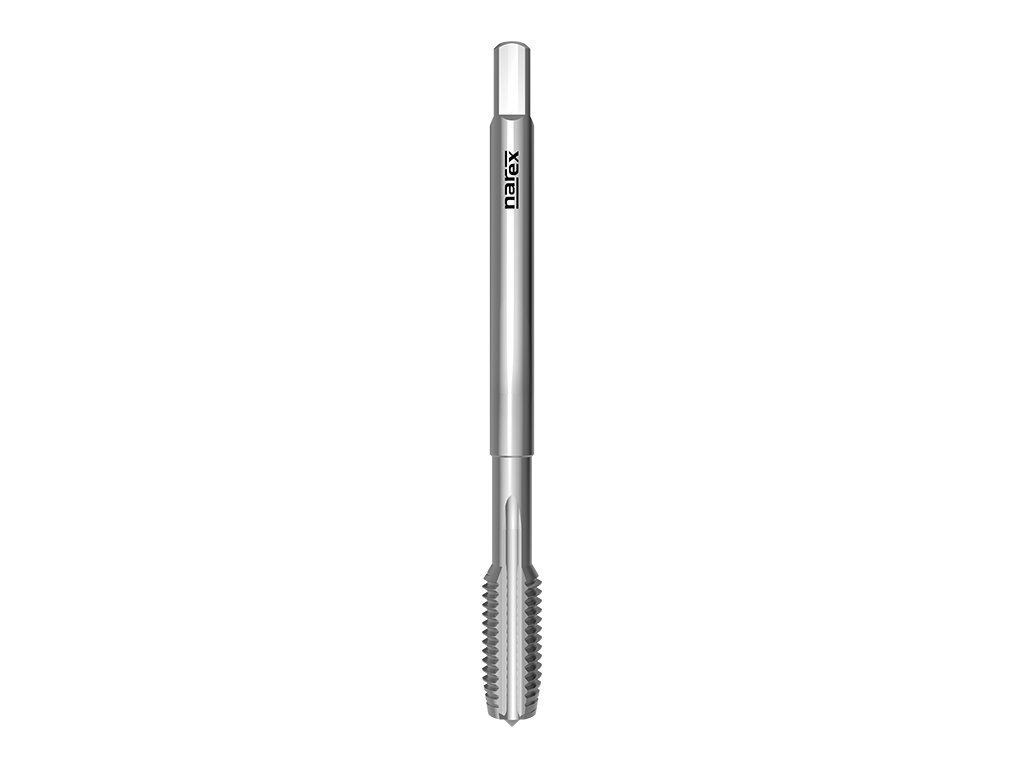

3005 - Gwintownik maszynowy z rowkiem prostym
Kod: 041531910103000
Wariant: UNF 5x44 2B
W magazynie
| 041531910102000
EAN: 8595111932927
54,66 zł
45,17 zł
bez VAT
Wariant: UNF 6x40 2B
Chwilowy brak
| 041531910103000
EAN: 8595111932934
51,96 zł
42,94 zł
bez VAT
Wariant: UNF 8x36 2B
Chwilowy brak
| 041531910104000
EAN: 8595111932941
54,18 zł
44,78 zł
bez VAT
Wariant: UNF 10x32 2B
W magazynie
| 041531910105000
EAN: 8595111932958
57,61 zł
47,61 zł
bez VAT
Wariant: UNF 12x28 2B
Chwilowy brak
| 041531910106000
EAN: 8595111932965
64,02 zł
52,91 zł
bez VAT
Wariant: UNF 1/4x28 2B
W magazynie
| 041531910107000
EAN: 8595111932972
64,72 zł
53,49 zł
bez VAT
Wariant: UNF 5/16x24 2B
W magazynie
| 041531910109000
EAN: 8595111932989
64,53 zł
53,33 zł
bez VAT
Wariant: UNF 3/8x24 2B
W magazynie
| 041531910111000
EAN: 8595111932996
70,46 zł
58,23 zł
bez VAT
Wariant: UNF 7/16x20 2B
W magazynie
| 041531910112000
EAN: 8595111933009
90,13 zł
74,49 zł
bez VAT
Wariant: UNF 1/2x20 2B
W magazynie
| 041531910113000
EAN: 8595111933016
86,66 zł
71,62 zł
bez VAT
Wariant: UNF 9/16x18 2B
W magazynie
| 041531910114000
EAN: 8595111933023
140,36 zł
116 zł
bez VAT
Wariant: UNF 5/8x18 2B
W magazynie
| 041531910115000
EAN: 8595111933030
114,73 zł
94,82 zł
bez VAT
Wariant: UNF 3/4x16 2B
W magazynie
| 041531910117000
EAN: 8595111933047
157,32 zł
130,02 zł
bez VAT
Wariant: UNF 7/8x14 2B
W magazynie
| 041531910119000
EAN: 8595111933054
197,25 zł
163,02 zł
bez VAT
Wariant: UNF 1x12 2B
W magazynie
| 041531910121000
EAN: 8595111933061
266,16 zł
219,97 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 3005
Gwintownik maszynowy do gwintów amerykańskich zunifikowanych drobnozwojnych z rowkiem prostym, DIN 374, odpowiedni do stali konstrukcyjnych, maszynowych, stopów miedzi tworzących krótki wiór, alternatywnie do żeliwa szarego, stopów aluminium o Si>10%
Cechy:
Gwint UNF: Zunifikowany gwint drobnozwojny
Schemat profilu gwintu: 60°
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: ~ DIN 374
Pasowanie gwintów: 2B
Stożek skrawający C: Długość 2-3 skoki
Rodzaj otworu: Przelotowy (długość gwintu L < 1,5xd1)
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 4-6 |
| P2.1 | Stale automatowe <800N/mm2 | 8-10 |
| K6.1 | Żeliwo szare | 7-10 |
| N8.2 | Aluminium stopowe Si>10% | 12-15 |
| N10.1 | Stopy miedzi o krótkim wiórze | 10-15 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNF 5 | 44 | 2B | 56 | 9 | 2,2 | - | 2,7 |
| UNF 6 | 40 | 2B | 56 | 11 | 2,5 | 2,1 | 3 |
| UNF 8 | 36 | 2B | 63 | 12 | 2,8 | 2,1 | 3,5 |
| UNF 10 | 32 | 2B | 70 | 13 | 3,5 | 2,7 | 4,1 |
| UNF 12 | 28 | 2B | 80 | 15 | 4 | 3 | 4,65 |
| UNF 1/4 | 28 | 2B | 80 | 15 | 4,5 | 3,4 | 5,5 |
| UNF 5/16 | 24 | 2B | 90 | 18 | 6 | 4,9 | 6,9 |
| UNF 3/8 | 24 | 2B | 90 | 20 | 7 | 5,5 | 8,5 |
| UNF 7/16 | 20 | 2B | 100 | 20 | 8 | 6,2 | 9,9 |
| UNF 1/2 | 20 | 2B | 100 | 21 | 9 | 7 | 11,5 |
| UNF 9/16 | 18 | 2B | 100 | 21 | 11 | 9 | 12,9 |
| UNF 5/8 | 18 | 2B | 100 | 21 | 12 | 9 | 14,5 |
| UNF 3/4 | 16 | 2B | 110 | 24 | 14 | 11 | 17,5 |
| UNF 7/8 | 14 | 2B | 125 | 24 | 18 | 14,5 | 20,5 |
| UNF 1 | 12 | 2B | 140 | 26 | 18 | 14,5 | 23,25 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale automatowe <800N/mm2, Żeliwo szare, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | DIN ≈374 |
| Pokrycie: | - |
| Tolerancja: | 2B |
| Typ gwintu: | Jednolity gwint drobnozwojny UNF |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
