300NPT - Gwintownik maszynowy z rowkiem prostym
Kod: 041529920003000
Wariant: NPT 1/8x27
W magazynie
| 041529920003000
EAN: 8595111973609
207,56 zł
171,54 zł
bez VAT
Wariant: NPT 1/4x18
W magazynie
| 041529920007000
EAN: 8595111973616
230,49 zł
190,49 zł
bez VAT
Wariant: NPT 3/8x18
Chwilowy brak
| 041529920011000
EAN: 8595111973623
281,72 zł
232,83 zł
bez VAT
Wariant: NPT 1/2x14
W magazynie
| 041529920013000
EAN: 8595111973630
416,12 zł
343,90 zł
bez VAT
Wariant: NPT 3/4x14
W magazynie
| 041529920017000
EAN: 8595111973647
531,41 zł
439,18 zł
bez VAT
Wariant: NPT 1x11 1/2
W magazynie
| 041529920021000
EAN: 8595111973654
870,70 zł
719,59 zł
bez VAT
Wariant: NPT 1 1/4x11 1/2
W magazynie
| 041529920023000
EAN: 8595111973661
1 300,92 zł
1 075,14 zł
bez VAT
Wariant: NPT 1 1/2x11 1/2
W magazynie
| 041529920025000
EAN: 8595111973678
1 587,79 zł
1 312,22 zł
bez VAT
Wariant: NPT 2x11 1/2
W magazynie
| 041529920029000
EAN: 8595111973685
1 808,13 zł
1 494,32 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 300NPT
Gwintownik maszynowy do gwintów stożkowych rurowych z rowkiem prostym, DIN 2181, do stali konstrukcyjnych, automatowych, stopów miedzi tworzących krótki wiór, alternatywnie do żeliwa szarego, stopów aluminium o Si>10%
Cechy:
Gwint NPT: Gwint stożkowy rurowy
Schemat profilu gwintu: 60°
Stożek gwintu1:16: Stożek gwintu 1:16
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: ~ DIN 2181
Stożek skrawający C: Długość 2-3 skoki
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 2-6 |
| P2.1 | Stale automatowe <800N/mm2 | 2-6 |
| K6.1 | Żeliwo szare | 1-5 |
| N8.2 | Aluminium stopowe Si>10% | 2-10 |
| N10.1 | Stopy miedzi o krótkim wiórze | 2-10 |

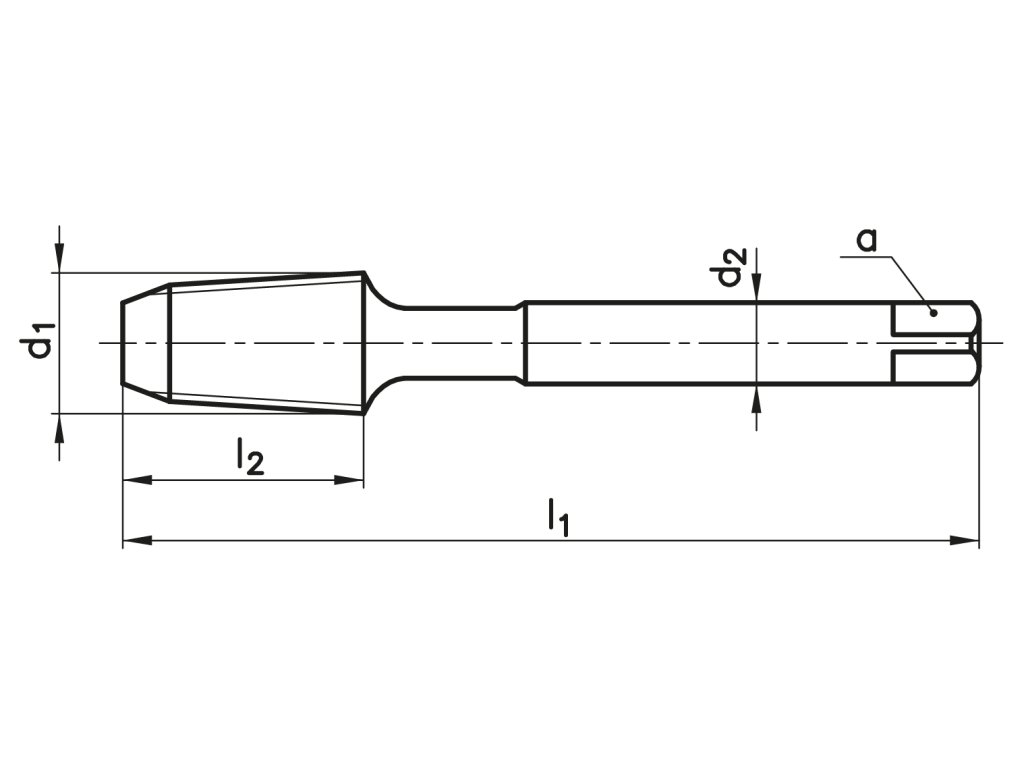

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| NPT 1/8 | 27 | 65 | 15 | 7 | 5,5 | 8,5 | |
| NPT 1/4 | 18 | 70 | 22 | 11 | 9 | 11 | |
| NPT 3/8 | 18 | 75 | 23 | 12 | 9 | 14,4 | |
| NPT 1/2 | 14 | 80 | 30 | 16 | 12 | 17,8 | |
| NPT 3/4 | 14 | 100 | 31 | 20 | 16 | 23,15 | |
| NPT 1 | 11 1/2 | 110 | 36 | 25 | 20 | 29,05 | |
| NPT 1 1/4 | 11 1/2 | 125 | 36 | 32 | 24 | 37,8 | |
| NPT 1 1/2 | 11 1/2 | 140 | 36 | 36 | 29 | 43,85 | |
| NPT 2 | 11 1/2 | 160 | 36 | 36 | 29 | 55,85 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale automatowe <800N/mm2, Żeliwo szare, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | DIN ≈2181 |
| Pokrycie: | - |
| Tolerancja: | - |
| Typ gwintu: | Gwint stożkowy rurowy |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
