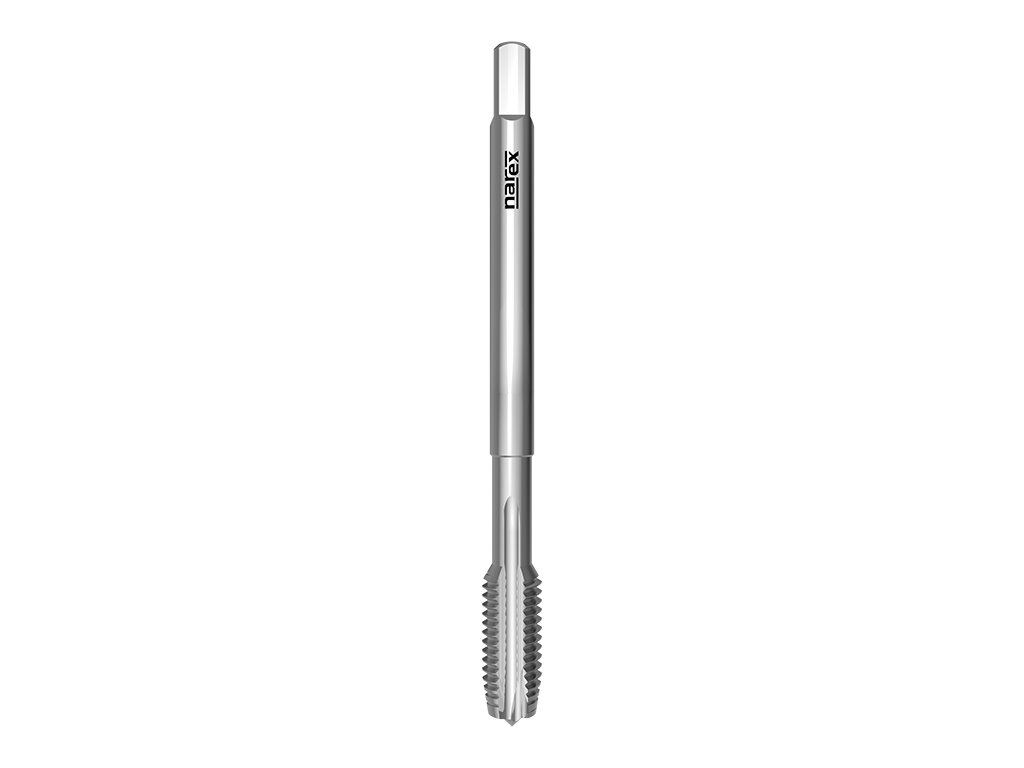

    3500 - Gwintownik maszynowy z rowkiem prostym i łamaczem

    Kod: 041531252050000
    3500 - Gwintownik maszynowy z rowkiem prostym i łamaczem
    od 43,08 zł od 35,60 zł bez VAT

    Wybierz wariant

    Numer katalogu: 3500

    Gwintownik maszynowy do gwintów metrycznych i drobnozwojnych z rowkiem prostym i łamaczem wiórów, DIN 376, DIN 374, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie stopów miedzi tworzących krótki wiór, żeliwa ciągliwego i sferoidalnego, stopów aluminium z Si<10%.



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Gwint MF: Drobnozwojny gwint metryczny ISOGwint MF:   Drobnozwojny gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2Typ N:   Gwintownik dla stali o wytrzymałości do 800 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSEMateriał gwintownika:   Wysokowydajna stal szybkotnąca HSSE

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Norma gwintownika: DIN 374Norma gwintownika:   DIN 374

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Pasowanie gwintów: ISO 3 - 6GPasowanie gwintów:   ISO 3 - 6G

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)


    Informacje szczegółowe

    Wariant: M 3x0,5 6H
    W magazynie | 041531252030000 EAN: 8595111924045
    44,31 zł
    36,62 zł bez VAT
    Wariant: M 4x0,5 6H
    W magazynie | 041531452040000 EAN: 8595111928036
    62,54 zł
    51,69 zł bez VAT
    Wariant: M 4x0,7 6H
    W magazynie | 041531252040000 EAN: 8595111924052
    45,30 zł
    37,44 zł bez VAT
    Wariant: M 5x0,5 6H
    W magazynie | 041531452051000 EAN: 8595111928043
    66,48 zł
    54,94 zł bez VAT
    Wariant: M 5x0,8 6H
    W magazynie | 041531252050000 EAN: 8595111924076
    43,08 zł
    35,60 zł bez VAT
    Wariant: M 6x0,5 6H
    W magazynie | 041531452069000 EAN: 8595111928074
    67,24 zł
    55,57 zł bez VAT
    Wariant: M 6x0,75 6H
    W magazynie | 041531452068000 EAN: 8595111928067
    66,28 zł
    54,78 zł bez VAT
    Wariant: M 6x1 6H
    W magazynie | 041531252060000 EAN: 8595111924083
    44,07 zł
    36,42 zł bez VAT
    Wariant: M 7x0,75 6H
    W magazynie | 041531452078000 EAN: 8595111928081
    72,13 zł
    59,61 zł bez VAT
    Wariant: M 7x1 6H
    W magazynie | 041531252070000 EAN: 8595111924090
    53,66 zł
    44,35 zł bez VAT
    Wariant: M 8x0,75 6H
    W magazynie | 041531452088000 EAN: 8595111928104
    74,09 zł
    61,23 zł bez VAT
    Wariant: M 8x1 6H
    W magazynie | 041531452087000 EAN: 8595111928098
    67,24 zł
    55,57 zł bez VAT
    Wariant: M 8x1,25 6H
    W magazynie | 041531252080000 EAN: 8595111924106
    46,81 zł
    38,69 zł bez VAT
    Wariant: M 10x0,75 6H
    W magazynie | 041531452108000 EAN: 8595111928159
    96,29 zł
    79,58 zł bez VAT
    Wariant: M 10x1 6H
    W magazynie | 041531452107000 EAN: 8595111928142
    69,90 zł
    57,77 zł bez VAT
    Wariant: M 10x1,25 6H
    W magazynie | 041531452106000 EAN: 8595111928135
    88,14 zł
    72,84 zł bez VAT
    Wariant: M 10x1,5 6H
    W magazynie | 041531252100000 EAN: 8595111924113
    53,94 zł
    44,58 zł bez VAT
    Wariant: M 12x1 6H
    W magazynie | 041531452127000 EAN: 8595111928203
    81,25 zł
    67,15 zł bez VAT
    Wariant: M 12x1,25 6H
    W magazynie | 041531452126000 EAN: 8595111928197
    91,37 zł
    75,51 zł bez VAT
    Wariant: M 12x1,5 6H
    W magazynie | 041531452125000 EAN: 8595111928180
    76,59 zł
    63,30 zł bez VAT
    Wariant: M 12x1,75 6H
    W magazynie | 041531252120000 EAN: 8595111924137
    65,52 zł
    54,15 zł bez VAT
    Wariant: M 14x1 6H
    Chwilowy brak | 041531452147000 EAN: 8595111928241
    108,09 zł
    89,33 zł bez VAT
    Wariant: M 14x1,25 6H
    W magazynie | 041531452146000 EAN: 8595111928234
    102,91 zł
    85,05 zł bez VAT
    Wariant: M 14x1,5 6H
    W magazynie | 041531452145000 EAN: 8595111928227
    101,95 zł
    84,26 zł bez VAT
    Wariant: M 14x2 6H
    W magazynie | 041531252140000 EAN: 8595111924144
    82 zł
    67,77 zł bez VAT
    Wariant: M 15x1 6H
    W magazynie | 041531452157000 EAN: 8595111928265
    128,26 zł
    106 zł bez VAT
    Wariant: M 15x1,5 6H
    W magazynie | 041531452155000 EAN: 8595111928258
    164,49 zł
    135,94 zł bez VAT
    Wariant: M 16x1 6H
    W magazynie | 041531452167000 EAN: 8595111928289
    121,65 zł
    100,54 zł bez VAT
    Wariant: M 16x1,5 6H
    W magazynie | 041531452165000 EAN: 8595111928272
    115,72 zł
    95,64 zł bez VAT
    Wariant: M 16x2 6H
    W magazynie | 041531252160000 EAN: 8595111924151
    92,79 zł
    76,69 zł bez VAT
    Wariant: M 18x1 6H
    W magazynie | 041531452187000 EAN: 8595111928326
    156,66 zł
    129,47 zł bez VAT
    Wariant: M 18x1,5 6H
    W magazynie | 041531452185000 EAN: 8595111928319
    143,55 zł
    118,64 zł bez VAT
    Wariant: M 18x2 6H
    W magazynie | 041531452184000 EAN: 8595111928302
    161,03 zł
    133,08 zł bez VAT
    Wariant: M 18x2,5 6H
    W magazynie | 041531252180000 EAN: 8595111924168
    130,50 zł
    107,85 zł bez VAT
    Wariant: M 20x1 6H
    W magazynie | 041531452207000 EAN: 8595111928357
    168,63 zł
    139,36 zł bez VAT
    Wariant: M 20x1,5 6H
    W magazynie | 041531452205000 EAN: 8595111928340
    161,31 zł
    133,31 zł bez VAT
    Wariant: M 20x2 6H
    W magazynie | 041531452204000 EAN: 8595111928333
    219,63 zł
    181,51 zł bez VAT
    Wariant: M 20x2,5 6H
    W magazynie | 041531252200000 EAN: 8595111924175
    138,62 zł
    114,56 zł bez VAT
    Wariant: M 22x1 6H
    W magazynie | 041531452227000 EAN: 8595111928388
    234,72 zł
    193,98 zł bez VAT
    Wariant: M 22x1,5 6H
    W magazynie | 041531452225000 EAN: 8595111928371
    170,90 zł
    141,24 zł bez VAT
    Wariant: M 22x2 6H
    W magazynie | 041531452224000 EAN: 8595111928364
    234,72 zł
    193,98 zł bez VAT
    Wariant: M 22x2,5 6H
    W magazynie | 041531252220000 EAN: 8595111924182
    193,59 zł
    159,99 zł bez VAT
    Wariant: M 24x1 6H
    W magazynie | 041531452247000 EAN: 8595111928418
    250,40 zł
    206,94 zł bez VAT
    Wariant: M 24x1,5 6H
    W magazynie | 041531452245000 EAN: 8595111928401
    187,62 zł
    155,06 zł bez VAT
    Wariant: M 24x2 6H
    W magazynie | 041531452244000 EAN: 8595111928395
    210,52 zł
    173,98 zł bez VAT
    Wariant: M 24x3 6H
    W magazynie | 041531252240000 EAN: 8595111924199
    183,24 zł
    151,44 zł bez VAT
    Wariant: M 25x1,5 6H
    W magazynie | 041531452255000 EAN: 8595111928425
    336,83 zł
    278,37 zł bez VAT
    Wariant: M 26x1,5 6H
    W magazynie | 041531452265000 EAN: 8595111928432
    241,84 zł
    199,87 zł bez VAT
    Wariant: M 27x1 6H
    W magazynie | 041531452277000 EAN: 8595111928463
    312,22 zł
    258,03 zł bez VAT
    Wariant: M 27x1,5 6H
    W magazynie | 041531452275000 EAN: 8595111928456
    268,91 zł
    222,24 zł bez VAT
    Wariant: M 27x2 6H
    W magazynie | 041531452274000 EAN: 8595111928449
    284,40 zł
    235,04 zł bez VAT
    Wariant: M 27x3 6H
    W magazynie | 041531252270000 EAN: 8595111924205
    244,50 zł
    202,07 zł bez VAT
    Wariant: M 28x1,5 6H
    W magazynie | 041531452285000 EAN: 8595111928487
    277,47 zł
    229,31 zł bez VAT
    Wariant: M 28x2 6H
    W magazynie | 041531452284000 EAN: 8595111928470
    299,64 zł
    247,64 zł bez VAT
    Wariant: M 30x1 6H
    W magazynie | 041531452307000 EAN: 8595111928517
    348,44 zł
    287,97 zł bez VAT
    Wariant: M 30x1,5 6H
    W magazynie | 041531452305000 EAN: 8595111928500
    297,70 zł
    246,03 zł bez VAT
    Wariant: M 30x2 6H
    W magazynie | 041531452304000 EAN: 8595111928494
    324,80 zł
    268,43 zł bez VAT
    Wariant: M 30x3,5 6H
    W magazynie | 041531252300000 EAN: 8595111924212
    295,99 zł
    244,62 zł bez VAT
    Wariant: M 32x1,5 6H
    W magazynie | 041531452325000 EAN: 8595111928524
    355,05 zł
    293,43 zł bez VAT
    Wariant: M 33x1,5 6H
    W magazynie | 041531452335000 EAN: 8595111928548
    395,74 zł
    327,06 zł bez VAT
    Wariant: M 33x2 6H
    W magazynie | 041531452334000 EAN: 8595111928531
    399,41 zł
    330,09 zł bez VAT
    Wariant: M 33x3,5 6H
    Chwilowy brak | 041531252330000 EAN: 8595111924229
    350,13 zł
    289,36 zł bez VAT
    Wariant: M 35x1,5 6H
    W magazynie | 041531452355000 EAN: 8595111928555
    483,60 zł
    399,67 zł bez VAT
    Wariant: M 36x1,5 6H
    W magazynie | 041531452365000 EAN: 8595111928586
    439,81 zł
    363,48 zł bez VAT
    Wariant: M 36x2 6H
    W magazynie | 041531452364000 EAN: 8595111928579
    493,96 zł
    408,23 zł bez VAT
    Wariant: M 36x3 6H
    W magazynie | 041531452363000 EAN: 8595111928562
    548,13 zł
    453 zł bez VAT
    Wariant: M 36x4 6H
    W magazynie | 041531252360000 EAN: 8595111924236
    434,84 zł
    359,37 zł bez VAT
    Wariant: M 12x1,75 6G
    W magazynie | 041531254120000 EAN: 8595111924359
    65,52 zł
    54,15 zł bez VAT
    Wariant: M 14x2 6G
    W magazynie | 041531254140000 EAN: 8595111924366
    82 zł
    67,77 zł bez VAT
    Wariant: M 16x2 6G
    W magazynie | 041531254160000 EAN: 8595111924373
    92,79 zł
    76,69 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 3500

    Gwintownik maszynowy do gwintów metrycznych i drobnozwojnych z rowkiem prostym i łamaczem wiórów, DIN 376, DIN 374, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie stopów miedzi tworzących krótki wiór, żeliwa ciągliwego i sferoidalnego, stopów aluminium z Si<10%.



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Gwint MF: Drobnozwojny gwint metryczny ISOGwint MF:   Drobnozwojny gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2Typ N:   Gwintownik dla stali o wytrzymałości do 800 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSEMateriał gwintownika:   Wysokowydajna stal szybkotnąca HSSE

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Norma gwintownika: DIN 374Norma gwintownika:   DIN 374

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Pasowanie gwintów: ISO 3 - 6GPasowanie gwintów:   ISO 3 - 6G

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P1.1Stale konstrukcyjne <500N/mm25-8
    P1.2Stale niestopowe <500N/mm26-10
    P2.1Stale automatowe <800N/mm210-14
    P2.2Stale konstrukcyjne <800N/mm210-14
    P2.3Stale niestopowe <800N/mm210-14
    K6.2Żeliwo ciągliwe i sferoidalne4-7
    N8.1Aluminium stopowe Si<10%14-20
    N8.2Aluminium stopowe Si>10%12-15
    N10.1Stopy miedzi o krótkim wiórze12-20



    Wymiary:

    3500: kreslenka
    d1Ptoll1l2d2aotwór
    M 30,56H5692,2-2,5
    M 40,76H63122,82,13,3
    M 40,56H63122,82,13,5
    M 50,86H70133,52,74,2
    M 50,56H70133,52,74,5
    M 60,56H80154,53,45,5
    M 616H80154,53,45
    M 60,756H80154,53,45,2
    M 70,756H80155,54,36,2
    M 716H80155,54,36
    M 80,756H801564,97,2
    M 81,256H901864,96,8
    M 816H901864,97
    M 100,756H902075,59,2
    M 101,256H1002075,58,8
    M 101,56H1002075,58,5
    M 1016H902075,59
    M 121,56H100219710,5
    M 121,756G110239710,2
    M 121,256H100219710,8
    M 121,756H110239710,2
    M 1216H100219711
    M 1426H1102511912
    M 141,56H1002111912,5
    M 141,256H1002111912,8
    M 1426G1102511912
    M 1416H1002111913
    M 151,56H1002112913,5
    M 1516H1002112914
    M 1616H1002112915
    M 1626H1102512914
    M 161,56H1002112914,5
    M 1626G1102512914
    M 1816H11024141117
    M 1826H12524141116
    M 181,56H11024141116,5
    M 182,56H12530141115,5
    M 2016H12524161219
    M 202,56H14030161217,5
    M 2026H14030161218
    M 201,56H12524161218,5
    M 2226H140301814,520
    M 222,56H140301814,519,5
    M 221,56H125241814,520,5
    M 2216H125241814,521
    M 2426H140261814,522
    M 241,56H140261814,522,5
    M 2436H160361814,521
    M 2416H140261814,523
    M 251,56H140261814,523,5
    M 261,56H140261814,524,5
    M 271,56H14026201625,5
    M 2736H16036201624
    M 2716H14026201626
    M 2726H14026201625
    M 2826H14026201626
    M 281,56H14026201626,5
    M 3026H15028221828
    M 303,56H18040221826,5
    M 301,56H15028221828,5
    M 3016H15028221829
    M 321,56H15028221830,5
    M 3326H16030252031
    M 333,56H18042252029,5
    M 331,56H16030252031,5
    M 351,56H17030282233,5
    M 3646H20050282232
    M 361,56H17030282234,5
    M 3636H20042282233
    M 3626H17030282234

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NAREX Ždánice
    Materiał obrabiany: Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze
    Norma: DIN 374, DIN 376
    Pokrycie: -
    Tolerancja: 6H, 6G
    Typ gwintu: Gwint metryczny ISO, Gwint metryczny drobnozwojny ISO
    Typ otworu: przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1)
