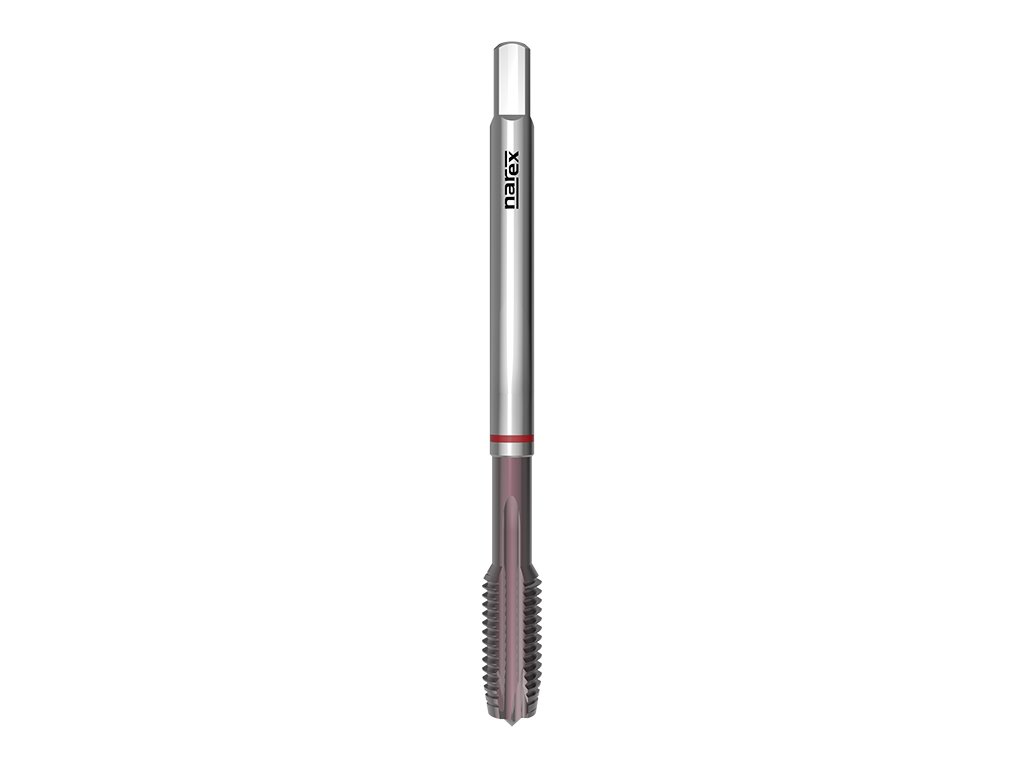

    3580 - Gwintownik maszynowy z rowkiem prostym i łamaczem

    Kod: 041538266050000
    3580 - Gwintownik maszynowy z rowkiem prostym i łamaczem
    od 91,84 zł od 75,90 zł bez VAT

    Wybierz wariant

    Numer katalogu: 3580

    Gwintownik maszynowy do gwintów metrycznych i drobnozwojnych z rowkiem prostym i łamaczem wiórów, DIN 376, DIN 374 TiCN, odpowiedni do stali nawęglanych i azotowanych, stali ulepszanych, stali narzędziowych, żeliwa ciągliwego i sferoidalnego.



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Gwint MF: Drobnozwojny gwint metryczny ISOGwint MF:   Drobnozwojny gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ H: Gwintownik dla stali o wytrzymałości do 1100 N/mm2Typ H:   Gwintownik dla stali o wytrzymałości do 1100 N/mm2

    Rodzaj powłoki: Powłoka z węgloazotku tytanuRodzaj powłoki:   Powłoka z węgloazotku tytanu

    Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3Materiał gwintownika:   Wysokowydajna stal szybkotnąca wanadowa HSSE V3

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Norma gwintownika: DIN 374Norma gwintownika:   DIN 374

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)


    Informacje szczegółowe

    Wariant: M 3x0,5 6H
    W magazynie | 041538266030000 EAN: 8595111949512
    94,34 zł
    77,97 zł bez VAT
    Wariant: M 4x0,7 6H
    W magazynie | 041538266040000 EAN: 8595111949529
    97,30 zł
    80,41 zł bez VAT
    Wariant: M 5x0,8 6H
    W magazynie | 041538266050000 EAN: 8595111949536
    91,84 zł
    75,90 zł bez VAT
    Wariant: M 6x0,75 6H
    W magazynie | 041538466068000 EAN: 8595111951737
    134,67 zł
    111,30 zł bez VAT
    Wariant: M 6x1 6H
    W magazynie | 041538266060000 EAN: 8595111949543
    94,34 zł
    77,97 zł bez VAT
    Wariant: M 8x0,75 6H
    Chwilowy brak | 041538466088000 EAN: 8595111951751
    149,73 zł
    123,74 zł bez VAT
    Wariant: M 8x1 6H
    W magazynie | 041538466087000 EAN: 8595111951744
    136,19 zł
    112,55 zł bez VAT
    Wariant: M 8x1,25 6H
    Chwilowy brak | 041538266080000 EAN: 8595111949550
    100,95 zł
    83,43 zł bez VAT
    Wariant: M 10x1 6H
    W magazynie | 041538466107000 EAN: 8595111951775
    142,08 zł
    117,42 zł bez VAT
    Wariant: M 10x1,5 6H
    W magazynie | 041538266100000 EAN: 8595111949567
    115,52 zł
    95,47 zł bez VAT
    Wariant: M 12x1 6H
    W magazynie | 041538466127000 EAN: 8595111951805
    164,73 zł
    136,14 zł bez VAT
    Wariant: M 12x1,5 6H
    Chwilowy brak | 041538466125000 EAN: 8595111951782
    155,33 zł
    128,37 zł bez VAT
    Wariant: M 12x1,75 6H
    W magazynie | 041538266120000 EAN: 8595111903866
    136,19 zł
    112,55 zł bez VAT
    Wariant: M 14x1,5 6H
    Chwilowy brak | 041538466145000 EAN: 8595111951812
    206,85 zł
    170,95 zł bez VAT
    Wariant: M 14x2 6H
    W magazynie | 041538266140000 EAN: 8595111903873
    177,04 zł
    146,31 zł bez VAT
    Wariant: M 16x1,5 6H
    Chwilowy brak | 041538466165000 EAN: 8595111951829
    234,92 zł
    194,15 zł bez VAT
    Wariant: M 16x2 6H
    W magazynie | 041538266160000 EAN: 8595111903880
    195,54 zł
    161,60 zł bez VAT
    Wariant: M 18x1,5 6H
    Chwilowy brak | 041538466185000 EAN: 8595111951836
    292,76 zł
    241,95 zł bez VAT
    Wariant: M 18x2,5 6H
    W magazynie | 041538266180000 EAN: 8595111949574
    279,74 zł
    231,19 zł bez VAT
    Wariant: M 20x1,5 6H
    W magazynie | 041538466205000 EAN: 8595111951843
    327,23 zł
    270,44 zł bez VAT
    Wariant: M 20x2,5 6H
    W magazynie | 041538266200000 EAN: 8595111903897
    289,09 zł
    238,92 zł bez VAT
    Wariant: M 22x2,5 6H
    W magazynie | 041538266220000 EAN: 8595111949581
    416,40 zł
    344,13 zł bez VAT
    Wariant: M 24x3 6H
    W magazynie | 041538266240000 EAN: 8595111949598
    391,76 zł
    323,77 zł bez VAT
    Wariant: M 27x3 6H
    W magazynie | 041538266270000 EAN: 8595111949604
    523,01 zł
    432,24 zł bez VAT
    Wariant: M 30x3,5 6H
    W magazynie | 041538266300000 EAN: 8595111949611
    632,84 zł
    523,01 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 3580

    Gwintownik maszynowy do gwintów metrycznych i drobnozwojnych z rowkiem prostym i łamaczem wiórów, DIN 376, DIN 374 TiCN, odpowiedni do stali nawęglanych i azotowanych, stali ulepszanych, stali narzędziowych, żeliwa ciągliwego i sferoidalnego.



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Gwint MF: Drobnozwojny gwint metryczny ISOGwint MF:   Drobnozwojny gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ H: Gwintownik dla stali o wytrzymałości do 1100 N/mm2Typ H:   Gwintownik dla stali o wytrzymałości do 1100 N/mm2

    Rodzaj powłoki: Powłoka z węgloazotku tytanuRodzaj powłoki:   Powłoka z węgloazotku tytanu

    Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3Materiał gwintownika:   Wysokowydajna stal szybkotnąca wanadowa HSSE V3

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Norma gwintownika: DIN 374Norma gwintownika:   DIN 374

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P3.1Stale nawęglone i azotowane <1200N/mm24-8
    P3.2Stale ulepszone <1200N/mm24-8
    P3.3Stale narzędziowe <1200N/mm24-8
    K6.2Żeliwo ciągliwe i sferoidalne7-10
    N8.2Aluminium stopowe Si>10%15-30



    Wymiary:

    3580: kreslenka
    d1Ptoll1l2d2aotwór
    M 30,56H5692,2-2,5
    M 40,76H63122,82,13,3
    M 50,86H70133,52,74,2
    M 60,756H80154,53,45,2
    M 616H80154,53,45
    M 80,756H801564,97,2
    M 816H901864,97
    M 81,256H901864,96,8
    M 101,56H1002075,58,5
    M 1016H902075,59
    M 121,756H110239710,2
    M 121,56H100219710,5
    M 1216H100219711
    M 141,56H1002111912,5
    M 1426H1102511912
    M 1626H1102512914
    M 161,56H1002112914,5
    M 182,56H12530141115,5
    M 181,56H11024141116,5
    M 201,56H12524161218,5
    M 202,56H14030161217,5
    M 222,56H140301814,519,5
    M 2436H160361814,521
    M 2736H16036201624
    M 303,56H18040221826,5

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NAREX Ždánice
    Materiał obrabiany: Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si>10%, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2
    Norma: DIN 374, DIN 376
    Pokrycie: TiCN
    Tolerancja: 6H
    Typ gwintu: Gwint metryczny ISO, Gwint metryczny drobnozwojny ISO
    Typ otworu: przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1)
