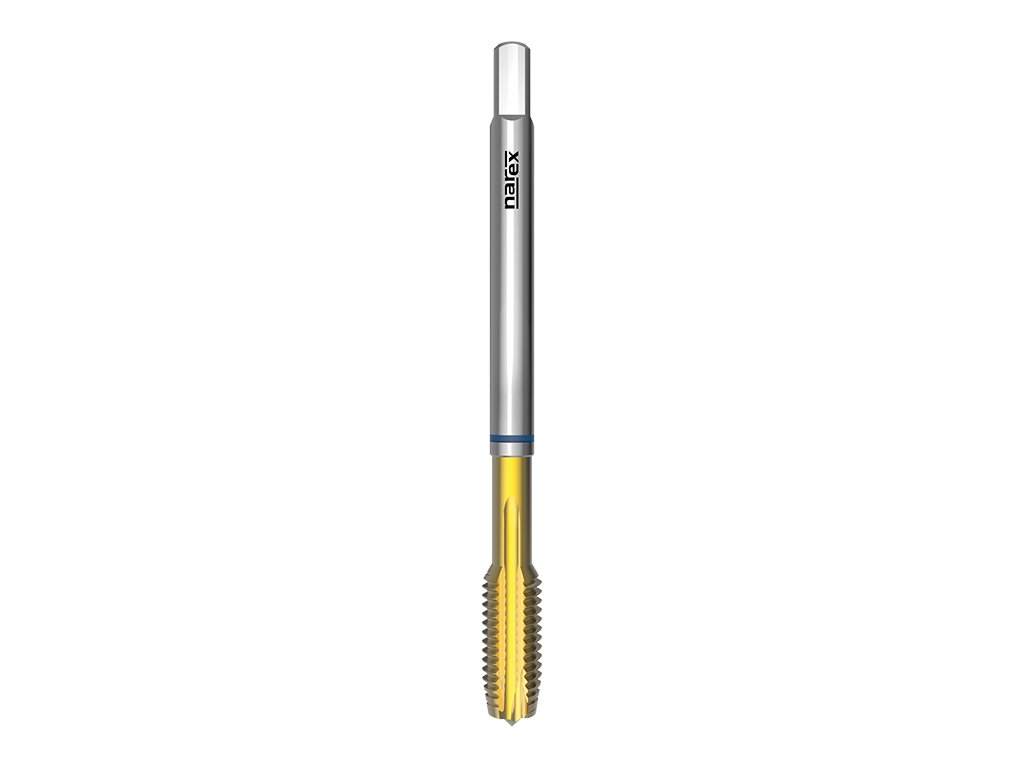

3665 - Gwintownik maszynowy z rowkiem prostym i łamaczem
Kod: 041535922103000
Wariant: UNF 5x44 2BX
W magazynie
| 041535922102000
EAN: 8595111942414
111,79 zł
92,39 zł
bez VAT
Wariant: UNF 6x40 2BX
W magazynie
| 041535922103000
EAN: 8595111942421
100,95 zł
83,43 zł
bez VAT
Wariant: UNF 8x36 2BX
W magazynie
| 041535922104000
EAN: 8595111942438
100,95 zł
83,43 zł
bez VAT
Wariant: UNF 10x32 2BX
Chwilowy brak
| 041535922105000
EAN: 8595111942445
104,42 zł
86,30 zł
bez VAT
Wariant: UNF 12x28 2BX
W magazynie
| 041535922106000
EAN: 8595111942452
123,13 zł
101,76 zł
bez VAT
Wariant: UNF 1/4x28 2BX
Chwilowy brak
| 041535922107000
EAN: 8595111942469
115,72 zł
95,64 zł
bez VAT
Wariant: UNF 5/16x24 2BX
Chwilowy brak
| 041535922109000
EAN: 8595111942476
123,37 zł
101,96 zł
bez VAT
Wariant: UNF 3/8x24 2BX
W magazynie
| 041535922111000
EAN: 8595111942483
130,50 zł
107,85 zł
bez VAT
Wariant: UNF 7/16x20 2BX
W magazynie
| 041535922112000
EAN: 8595111942490
169,19 zł
139,83 zł
bez VAT
Wariant: UNF 1/2x20 2BX
W magazynie
| 041535922113000
EAN: 8595111942506
165,72 zł
136,96 zł
bez VAT
Wariant: UNF 9/16x18 2BX
W magazynie
| 041535922114000
EAN: 8595111942513
250,40 zł
206,94 zł
bez VAT
Wariant: UNF 5/8x18 2BX
Chwilowy brak
| 041535922115000
EAN: 8595111942520
224,36 zł
185,42 zł
bez VAT
Wariant: UNF 3/4x16 2BX
W magazynie
| 041535922117000
EAN: 8595111942537
295,70 zł
244,38 zł
bez VAT
Wariant: UNF 7/8x14 2BX
W magazynie
| 041535922119000
EAN: 8595111942544
360,75 zł
298,14 zł
bez VAT
Wariant: UNF 1x12 2BX
Chwilowy brak
| 041535922121000
EAN: 8595111942551
489,06 zł
404,18 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 3665
Gwintownik maszynowy do gwintów drobnozwojnych z rowkiem prostym i łamaczem wiórów, DIN 374, z powłoką TiN, odpowiedni do stali nawęglanych i azotowanych, stali nierdzewnych o wytrzymałości do 1000 N/mm2, czystej miedzi i jej stopów z długim spiralnym wiórem.
Cechy:
Gwint UNF: Zunifikowany gwint drobnozwojny
Schemat profilu gwintu: 60°
Typ VA: Gwintownik dla stali nierdzewnej
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: ~ DIN 374
Pasowanie gwintów: 2BX
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 4-8 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 8-12 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 5-8 |
| N9.1 | Czysta miedź | 8-12 |
| N10.2 | Stopy miedzi o długim wiórze | 10-15 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNF 5 | 44 | 2BX | 56 | 9 | 2,2 | - | 2,7 |
| UNF 6 | 40 | 2BX | 56 | 11 | 2,5 | 2,1 | 3 |
| UNF 8 | 36 | 2BX | 63 | 12 | 2,8 | 2,1 | 3,5 |
| UNF 10 | 32 | 2BX | 70 | 13 | 3,5 | 2,7 | 4,1 |
| UNF 12 | 28 | 2BX | 80 | 15 | 4 | 3 | 4,65 |
| UNF 1/4 | 28 | 2BX | 80 | 15 | 4,5 | 3,4 | 5,5 |
| UNF 5/16 | 24 | 2BX | 90 | 18 | 6 | 4,9 | 6,9 |
| UNF 3/8 | 24 | 2BX | 90 | 20 | 7 | 5,5 | 8,5 |
| UNF 7/16 | 20 | 2BX | 100 | 20 | 8 | 6,2 | 9,9 |
| UNF 1/2 | 20 | 2BX | 100 | 21 | 9 | 7 | 11,5 |
| UNF 9/16 | 18 | 2BX | 100 | 21 | 11 | 9 | 12,9 |
| UNF 5/8 | 18 | 2BX | 100 | 21 | 12 | 9 | 14,5 |
| UNF 3/4 | 16 | 2BX | 110 | 24 | 14 | 11 | 17,5 |
| UNF 7/8 | 14 | 2BX | 125 | 24 | 18 | 14,5 | 20,5 |
| UNF 1 | 12 | 2BX | 140 | 26 | 18 | 14,5 | 23,25 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Stale nawęglone i azotowane <1200N/mm2, Czysta miedź |
| Norma: | DIN ≈374 |
| Pokrycie: | TiN |
| Tolerancja: | 2BX |
| Typ gwintu: | Jednolity gwint drobnozwojny UNF |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1) |
