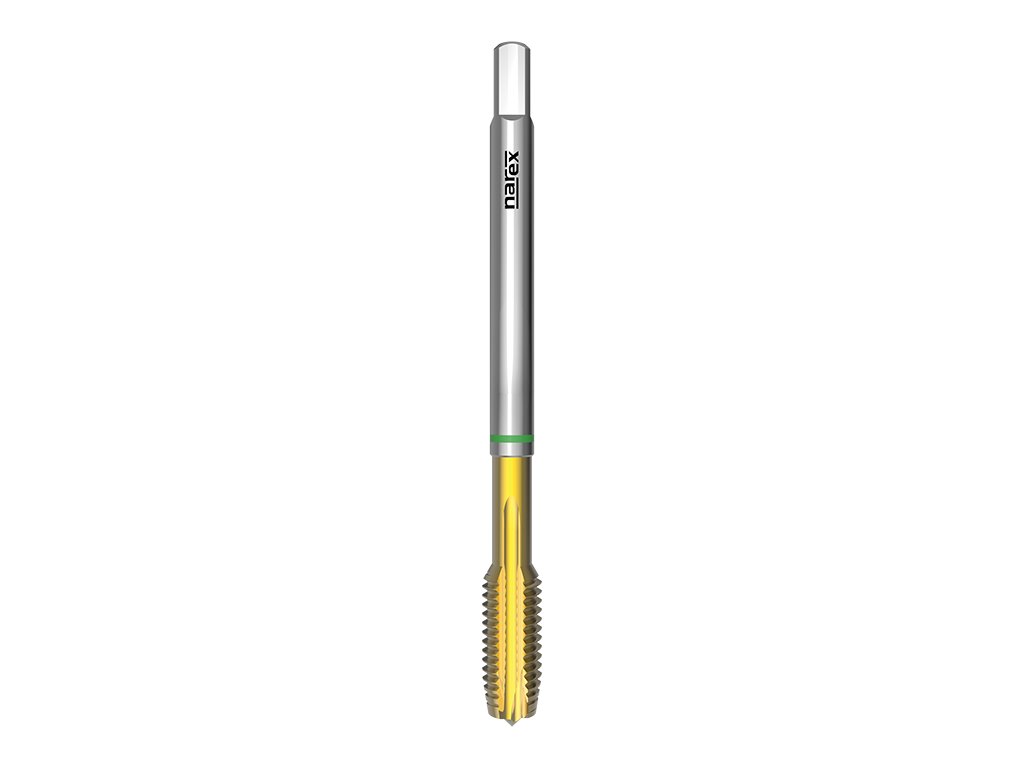

    3710 - Gwintownik maszynowy z rowkiem prostym i łamaczem

    Kod: 041535246120000
    3710 - Gwintownik maszynowy z rowkiem prostym i łamaczem
    od 124,36 zł od 102,78 zł bez VAT

    Wybierz wariant

    Numer katalogu: 3710

    Gwintownik maszynowy do gwintu metrycznego z rowkiem prostym i łamaczem wiórów, DIN 376, powłoka TiN, uniwersalny



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ UNI: Gwintownik do uniwersalnego zastosowaniaTyp UNI:   Gwintownik do uniwersalnego zastosowania

    Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3Materiał gwintownika:   Wysokowydajna stal szybkotnąca wanadowa HSSE V3

    Rodzaj powłoki: Powłoka z azotku tytanuRodzaj powłoki:   Powłoka z azotku tytanu

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)


    Informacje szczegółowe

    Wariant: M 12x1,75 6H
    W magazynie | 041535246120000 EAN: 8595111935850
    124,36 zł
    102,78 zł bez VAT
    Wariant: M 14x2 6H
    W magazynie | 041535246140000 EAN: 8595111935867
    162,26 zł
    134,10 zł bez VAT
    Wariant: M 16x2 6H
    W magazynie | 041535246160000 EAN: 8595111935874
    179,02 zł
    147,95 zł bez VAT
    Wariant: M 18x2,5 6H
    W magazynie | 041535246180000 EAN: 8595111935881
    255,85 zł
    211,45 zł bez VAT
    Wariant: M 20x2,5 6H
    W magazynie | 041535246200000 EAN: 8595111935898
    264,25 zł
    218,39 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 3710

    Gwintownik maszynowy do gwintu metrycznego z rowkiem prostym i łamaczem wiórów, DIN 376, powłoka TiN, uniwersalny



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ UNI: Gwintownik do uniwersalnego zastosowaniaTyp UNI:   Gwintownik do uniwersalnego zastosowania

    Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3Materiał gwintownika:   Wysokowydajna stal szybkotnąca wanadowa HSSE V3

    Rodzaj powłoki: Powłoka z azotku tytanuRodzaj powłoki:   Powłoka z azotku tytanu

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P2.1Stale automatowe <800N/mm210-12
    P2.2Stale konstrukcyjne <800N/mm210-12
    P3.1Stale nawęglone i azotowane <1200N/mm24-6
    P3.2Stale ulepszone <1200N/mm24-6
    P3.3Stale narzędziowe <1200N/mm24-6
    M5.1Stale nierdzewne 450-800N/mm26-10
    M5.2Stale nierdzewne 600-1000N/mm24-7
    K6.1Żeliwo szare8-12
    K6.2Żeliwo ciągliwe i sferoidalne7-10
    N8.1Aluminium stopowe Si<10%12-20
    N8.2Aluminium stopowe Si>10%12-20
    N10.2Stopy miedzi o długim wiórze12-20



    Wymiary:

    3710: kreslenka
    d1Ptoll1l2d2aotwór
    M 121,756H110239710,2
    M 1426H1102511912
    M 1626H1102512914
    M 182,56H12530141115,5
    M 202,56H14030161217,5

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NAREX Ždánice
    Materiał obrabiany: Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2
    Norma: DIN 376
    Pokrycie: TiN
    Tolerancja: 6H
    Typ gwintu: Gwint metryczny ISO
    Typ otworu: przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1)
