    Home / Gwintowniki / Gwintowniki maszynowe / 3720NX - Gwintownik maszynowy z rowkiem prostym i łamaczem

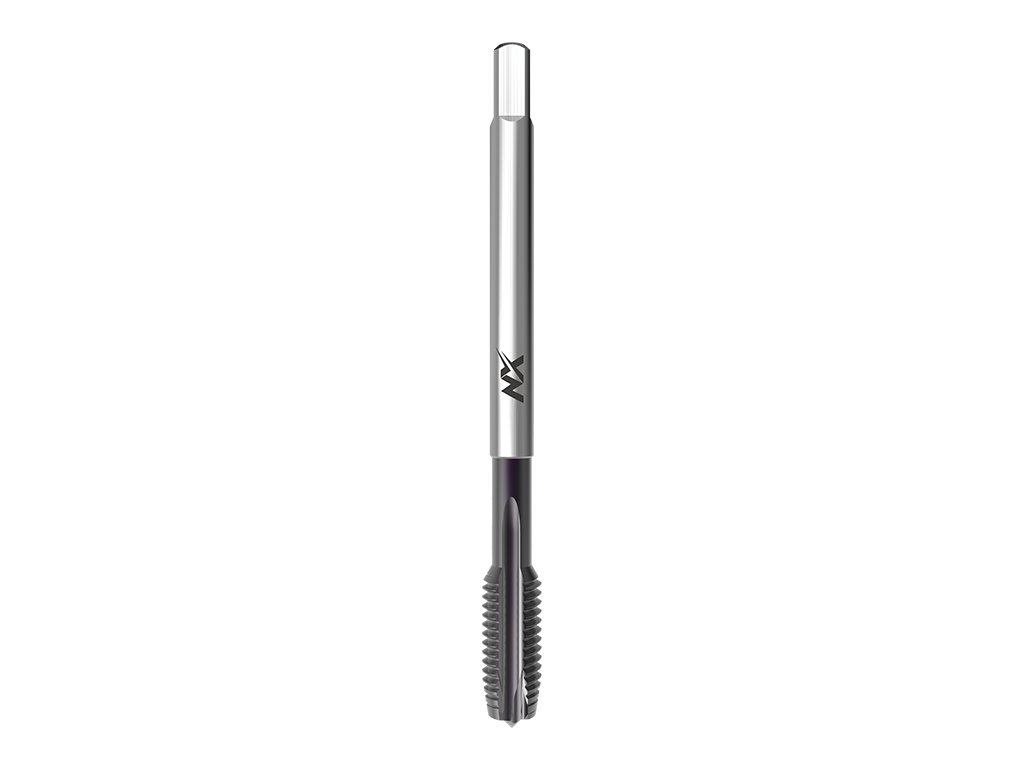

    3720NX - Gwintownik maszynowy z rowkiem prostym i łamaczem

    Kod: 042036446087000
    3720NX - Gwintownik maszynowy z rowkiem prostym i łamaczem
    od 273,48 zł od 226,02 zł bez VAT

    Wybierz wariant

    Numer katalogu: 3720NX

    Wysokowydajny gwintownik maszynowy z rowkiem prostym i łamaczem do gwintu metrycznego, DIN 376, z powłoką Balinit Hardlube, do uniwersalnego zastosowania.



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Gwint MF: Drobnozwojny gwint metryczny ISOGwint MF:   Drobnozwojny gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ UNI: Gwintownik do uniwersalnego zastosowaniaTyp UNI:   Gwintownik do uniwersalnego zastosowania

    Materiał gwintownika: Proszkowa stal szybkotnącaMateriał gwintownika:   Proszkowa stal szybkotnąca

    Rodzaj powłoki: Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)Rodzaj powłoki:   Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Norma gwintownika: DIN 374Norma gwintownika:   DIN 374

    Pasowanie gwintów: ISO 2 - 6HXPasowanie gwintów:   ISO 2 - 6HX

    Pasowanie gwintów: ISO 3 - 6GXPasowanie gwintów:   ISO 3 - 6GX

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)


    Informacje szczegółowe

    Wariant: M 8x1 6HX
    W magazynie | 042036446087000 EAN: 8595111979137
    273,48 zł
    226,02 zł bez VAT
    Wariant: M 10x1 6HX
    W magazynie | 042036446107000 EAN: 8595111979144
    293,35 zł
    242,44 zł bez VAT
    Wariant: M 10x1,25 6HX
    W magazynie | 042036446106000 EAN: 8595111979151
    293,35 zł
    242,44 zł bez VAT
    Wariant: M 12x1 6HX
    W magazynie | 042036446127000 EAN: 8595111979168
    419,87 zł
    347 zł bez VAT
    Wariant: M 12x1,25 6HX
    W magazynie | 042036446126000 EAN: 8595111979175
    419,87 zł
    347 zł bez VAT
    Wariant: M 12x1,5 6HX
    W magazynie | 042036446125000 EAN: 8595111979182
    419,87 zł
    347 zł bez VAT
    Wariant: M 12x1,75 6HX
    W magazynie | 042036246120000 EAN: 8595111979236
    368,47 zł
    304,52 zł bez VAT
    Wariant: M 14x1,5 6HX
    W magazynie | 042036446145000 EAN: 8595111979199
    520,63 zł
    430,27 zł bez VAT
    Wariant: M 14x2 6HX
    W magazynie | 042036246140000 EAN: 8595111979243
    507,24 zł
    419,21 zł bez VAT
    Wariant: M 16x1,5 6HX
    W magazynie | 042036446165000 EAN: 8595111979205
    783,21 zł
    647,28 zł bez VAT
    Wariant: M 16x2 6HX
    W magazynie | 042036246160000 EAN: 8595111979250
    555,93 zł
    459,45 zł bez VAT
    Wariant: M 18x1,5 6HX
    W magazynie | 042036446185000 EAN: 8595111979212
    1 101,20 zł
    910,08 zł bez VAT
    Wariant: M 20x1,5 6HX
    Chwilowy brak | 042036446205000 EAN: 8595111979229
    1 247,34 zł
    1 030,86 zł bez VAT
    Wariant: M 20x2,5 6HX
    W magazynie | 042036246200000 EAN: 8595111979267
    1 033,88 zł
    854,45 zł bez VAT
    Wariant: M 24x3 6HX
    W magazynie | 042036246240000 EAN: 8595111979274
    1 259,79 zł
    1 041,15 zł bez VAT
    Wariant: M 27x3 6HX
    W magazynie | 042036246270000 EAN: 8595111979274
    1 332,92 zł
    1 101,59 zł bez VAT
    Wariant: M 30x3,5 6HX
    W magazynie | 042036246300000 EAN: 8595111979298
    1 599,02 zł
    1 321,50 zł bez VAT
    Wariant: M 12x1,75 6GX
    W magazynie | 042036248120000 EAN: 8595111979304
    381,69 zł
    315,45 zł bez VAT
    Wariant: M 16x2 6GX
    W magazynie | 042036248160000 EAN: 8595111979311
    686,03 zł
    566,97 zł bez VAT
    Wariant: M 20x2,5 6GX
    W magazynie | 042036248200000 EAN: 8595111979328
    1 134,23 zł
    937,38 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 3720NX

    Wysokowydajny gwintownik maszynowy z rowkiem prostym i łamaczem do gwintu metrycznego, DIN 376, z powłoką Balinit Hardlube, do uniwersalnego zastosowania.



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Gwint MF: Drobnozwojny gwint metryczny ISOGwint MF:   Drobnozwojny gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ UNI: Gwintownik do uniwersalnego zastosowaniaTyp UNI:   Gwintownik do uniwersalnego zastosowania

    Materiał gwintownika: Proszkowa stal szybkotnącaMateriał gwintownika:   Proszkowa stal szybkotnąca

    Rodzaj powłoki: Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)Rodzaj powłoki:   Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Norma gwintownika: DIN 374Norma gwintownika:   DIN 374

    Pasowanie gwintów: ISO 2 - 6HXPasowanie gwintów:   ISO 2 - 6HX

    Pasowanie gwintów: ISO 3 - 6GXPasowanie gwintów:   ISO 3 - 6GX

    Stożek skrawający B: Długość 3,5-6 skokówStożek skrawający B:   Długość 3,5-6 skoków

    Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)Rodzaj otworu:   Przelotowy (długość gwintu L > 1,5xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P1.1Stale konstrukcyjne <500N/mm222-26
    P1.2Stale niestopowe <500N/mm222-26
    P2.1Stale automatowe <800N/mm218-22
    P2.2Stale konstrukcyjne <800N/mm218-22
    P2.3Stale niestopowe <800N/mm218-22
    P3.1Stale nawęglone i azotowane <1200N/mm215-18
    P3.2Stale ulepszone <1200N/mm215-18
    P3.3Stale narzędziowe <1200N/mm215-18
    P4.1Stale wysokostopowe <1400N/mm28-14
    P4.2Stale ulepszone <1400N/mm28-14
    M5.1Stale nierdzewne 450-800N/mm212-15
    M5.2Stale nierdzewne 600-1000N/mm212-15
    K6.1Żeliwo szare15-22
    K6.2Żeliwo ciągliwe i sferoidalne15-22
    N7.1Czyste aluminium32-40
    N8.1Aluminium stopowe Si<10%15-22
    N8.2Aluminium stopowe Si>10%15-22
    N9.1Czysta miedź22-25
    N10.1Stopy miedzi o krótkim wiórze10-12
    N10.2Stopy miedzi o długim wiórze10-12
    N11.1Cynk i stopy cynku10-12



    Wymiary:

    3720NX: kreslenka
    d1Ptoll1l2d2aotwór
    M 816HX902264,97
    M 101,256HX1002475,58,75
    M 1016HX902075,59
    M 121,256HX100229710,75
    M 1216HX100229711
    M 121,756HX110289710,2
    M 121,56HX100229710,5
    M 121,756GX110289710,2
    M 1426HX1103011912
    M 141,56HX1002211912,5
    M 161,56HX1002212914,5
    M 1626GX1103212914
    M 1626HX1103212914
    M 181,56HX11025141116,5
    M 202,56GX14034161217,5
    M 202,56HX14034161217,5
    M 201,56HX12525161218,5
    M 2436HX160381814,521
    M 2736HX16038201624
    M 303,56HX18045221826,5

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NX Precision Taps
    Materiał obrabiany: Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Czyste aluminium, Cynk i stopy cynku, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2, Czysta miedź, Stale wysokostopowe <1400N/mm2, Stale ulepszone <1400N/mm2
    Norma: DIN 374, DIN 376
    Pokrycie: HL
    Tolerancja: 6HX, 6GX
    Typ gwintu: Gwint metryczny ISO
    Typ otworu: przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1)
