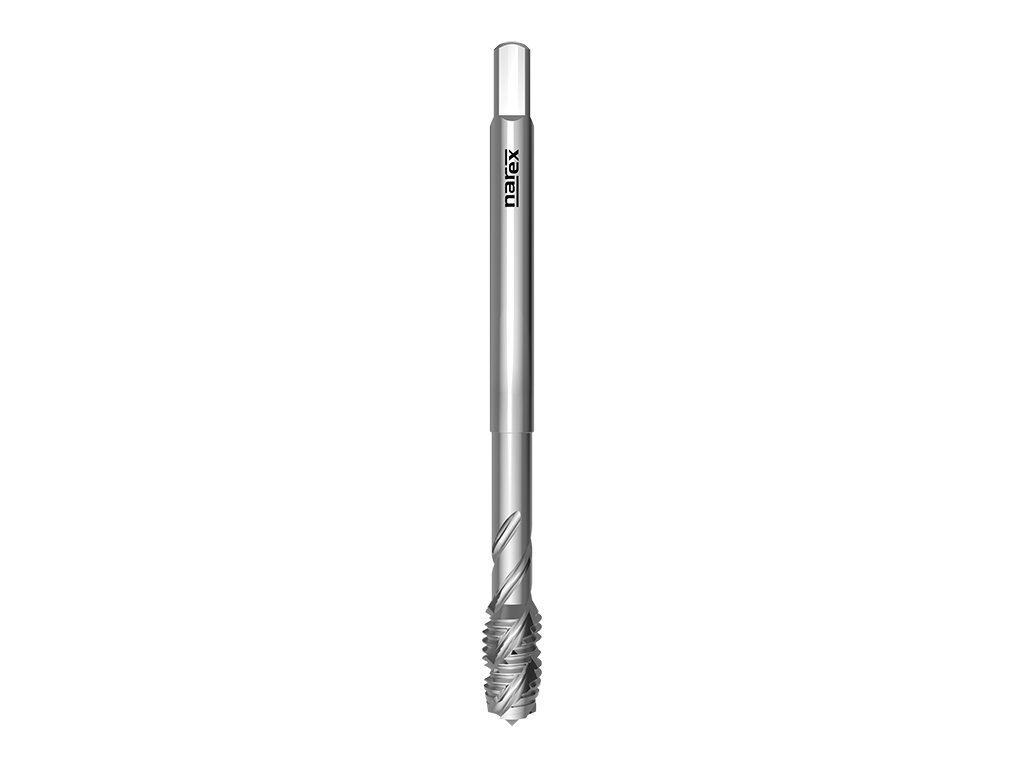

4055 - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 041531930102000
Wariant: UNF 5x44 2B
W magazynie
| 041531930102000
EAN: 8595111933436
59,12 zł
48,86 zł
bez VAT
Wariant: UNF 6x40 2B
W magazynie
| 041531930103000
EAN: 8595111933443
60,55 zł
50,04 zł
bez VAT
Wariant: UNF 8x36 2B
W magazynie
| 041531930104000
EAN: 8595111933450
60,55 zł
50,04 zł
bez VAT
Wariant: UNF 10x32 2B
W magazynie
| 041531930105000
EAN: 8595111906751
63,54 zł
52,51 zł
bez VAT
Wariant: UNF 12x28 2B
W magazynie
| 041531930106000
EAN: 8595111906768
72,66 zł
60,05 zł
bez VAT
Wariant: UNF 1/4x28 2B
W magazynie
| 041531930107000
EAN: 8595111906775
70,14 zł
57,97 zł
bez VAT
Wariant: UNF 5/16x24 2B
W magazynie
| 041531930109000
EAN: 8595111906782
73,08 zł
60,40 zł
bez VAT
Wariant: UNF 3/8x24 2B
W magazynie
| 041531930111000
EAN: 8595111906799
78,78 zł
65,11 zł
bez VAT
Wariant: UNF 7/16x20 2B
W magazynie
| 041531930112000
EAN: 8595111906805
101,19 zł
83,63 zł
bez VAT
Wariant: UNF 1/2x20 2B
W magazynie
| 041531930113000
EAN: 8595111906812
101,95 zł
84,26 zł
bez VAT
Wariant: UNF 9/16x18 2B
W magazynie
| 041531930114000
EAN: 8595111906829
161,79 zł
133,71 zł
bez VAT
Wariant: UNF 5/8x18 2B
W magazynie
| 041531930115000
EAN: 8595111906836
136,43 zł
112,75 zł
bez VAT
Wariant: UNF 3/4x16 2B
W magazynie
| 041531930117000
EAN: 8595111906843
179,02 zł
147,95 zł
bez VAT
Wariant: UNF 7/8x14 2B
W magazynie
| 041531930119000
EAN: 8595111906850
217,20 zł
179,50 zł
bez VAT
Wariant: UNF 1x12 2B
W magazynie
| 041531930121000
EAN: 8595111906867
300,67 zł
248,49 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 4055
Gwintownik maszynowy do gwintów amerykańskich zunifikowanych drobnozwojnych z rowkiem spiralnym, DIN 374, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie żeliwa ciągliwego i sferoidalnego, stopów aluminium o zawartości Si<10%.
Cechy:
Gwint UNF: Zunifikowany gwint drobnozwojny
Schemat profilu gwintu: 60°
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: ~ DIN 374
Pasowanie gwintów: 2B
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-14 |
| P2.3 | Stale niestopowe <800N/mm2 | 10-14 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 4-7 |
| N8.1 | Aluminium stopowe Si<10% | 14-20 |
| N10.2 | Stopy miedzi o długim wiórze | 6-10 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNF 5 | 44 | 2B | 56 | 5 | 2,2 | - | 2,7 |
| UNF 6 | 40 | 2B | 56 | 7 | 2,5 | 2,1 | 3 |
| UNF 8 | 36 | 2B | 63 | 7 | 2,8 | 2,1 | 3,5 |
| UNF 10 | 32 | 2B | 70 | 8 | 3,5 | 2,7 | 4,1 |
| UNF 12 | 28 | 2B | 80 | 10 | 4 | 3 | 4,65 |
| UNF 1/4 | 28 | 2B | 80 | 10 | 4,5 | 3,4 | 5,5 |
| UNF 5/16 | 24 | 2B | 90 | 13 | 6 | 4,9 | 6,9 |
| UNF 3/8 | 24 | 2B | 90 | 15 | 7 | 5,5 | 8,5 |
| UNF 7/16 | 20 | 2B | 100 | 15 | 8 | 6,2 | 9,9 |
| UNF 1/2 | 20 | 2B | 100 | 14 | 9 | 7 | 11,5 |
| UNF 9/16 | 18 | 2B | 100 | 16 | 11 | 9 | 12,9 |
| UNF 5/8 | 18 | 2B | 100 | 16 | 12 | 9 | 14,5 |
| UNF 3/4 | 16 | 2B | 110 | 20 | 14 | 11 | 17,5 |
| UNF 7/8 | 14 | 2B | 125 | 20 | 18 | 14,5 | 20,5 |
| UNF 1 | 12 | 2B | 140 | 22 | 18 | 14,5 | 23,25 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Stopy miedzi o długim wiórze |
| Norma: | DIN ≈374 |
| Pokrycie: | - |
| Tolerancja: | 2B |
| Typ gwintu: | Jednolity gwint drobnozwojny UNF |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
