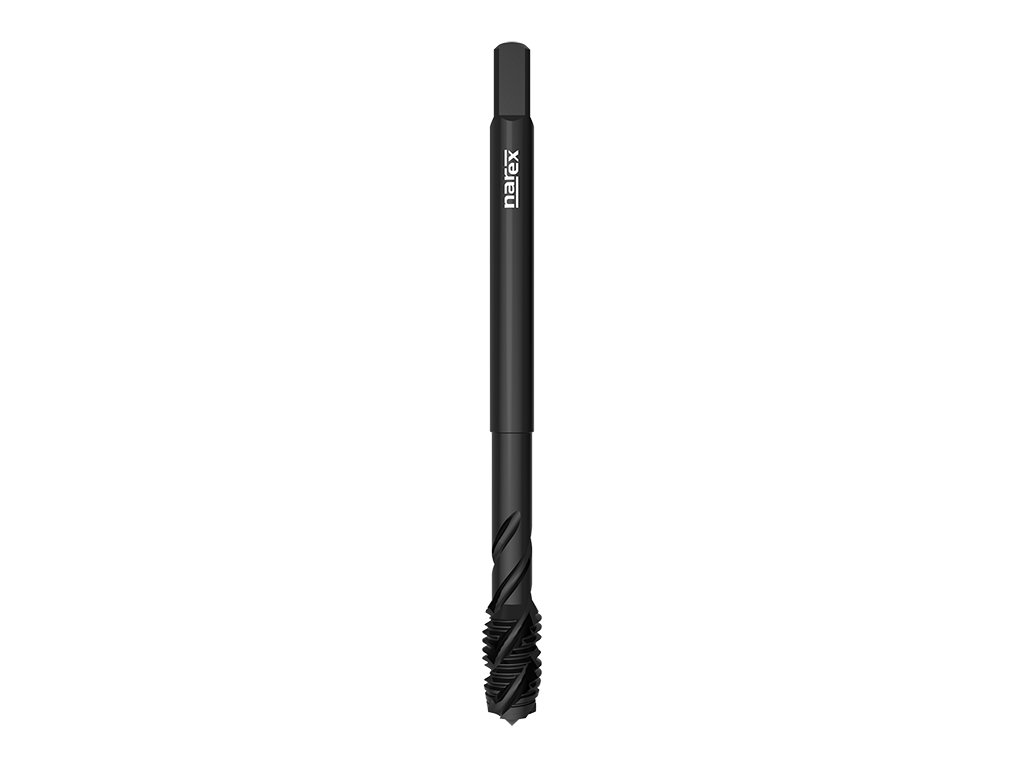

    4090 - Gwintownik maszynowy z rowkiem spiralnym 40°

    Kod: 041537318030000
    4090 - Gwintownik maszynowy z rowkiem spiralnym 40°
    od 45,54 zł od 37,64 zł bez VAT

    Wybierz wariant

    Numer katalogu: 4090

    Gwintownik maszynowy do gwintów metrycznych z rowkiem spiralnym, DIN 376, DIN 374, z powierzchnią oksydowaną, odpowiedni do stali konstrukcyjnych, stali niestopowych, stopów cynku, stali automatowych, alternatywnie żeliwa ciągliwego i sferoidalnego, stopów aluminium o zawartości Si<10%



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Gwint MF: Drobnozwojny gwint metryczny ISOGwint MF:   Drobnozwojny gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2Typ N:   Gwintownik dla stali o wytrzymałości do 800 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSEMateriał gwintownika:   Wysokowydajna stal szybkotnąca HSSE

    Rodzaj powłoki: UtlenianieRodzaj powłoki:   Utlenianie

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Norma gwintownika: DIN 374Norma gwintownika:   DIN 374

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Kąt szczeliny śrubowej: 40°Kąt szczeliny śrubowej:   40°

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 2xd1)


    Informacje szczegółowe

    Wariant: M 3x0,5 6H
    W magazynie | 041537318030000 EAN: 8595111946085
    45,54 zł
    37,64 zł bez VAT
    Wariant: M 4x0,5 6H
    W magazynie | 041537518041000 EAN: 8595111905051
    72,41 zł
    59,84 zł bez VAT
    Wariant: M 4x0,7 6H
    W magazynie | 041537318040000 EAN: 8595111946092
    46,02 zł
    38,03 zł bez VAT
    Wariant: M 5x0,5 6H
    W magazynie | 041537518051000 EAN: 8595111905068
    74,09 zł
    61,23 zł bez VAT
    Wariant: M 5x0,8 6H
    W magazynie | 041537318050000 EAN: 8595111946108
    47,06 zł
    38,89 zł bez VAT
    Wariant: M 6x0,5 6H
    W magazynie | 041537518061000 EAN: 8595111905075
    74,09 zł
    61,23 zł bez VAT
    Wariant: M 6x0,75 6H
    W magazynie | 041537518068000 EAN: 8595111905082
    73,88 zł
    61,06 zł bez VAT
    Wariant: M 6x1 6H
    W magazynie | 041537318060000 EAN: 8595111946115
    47,06 zł
    38,89 zł bez VAT
    Wariant: M 7x0,75 6H
    W magazynie | 041537518078000 EAN: 8595111947297
    86,19 zł
    71,23 zł bez VAT
    Wariant: M 7x1 6H
    W magazynie | 041537318070000 EAN: 8595111946122
    65,01 zł
    53,73 zł bez VAT
    Wariant: M 8x0,75 6H
    W magazynie | 041537518088000 EAN: 8595111905105
    80,02 zł
    66,13 zł bez VAT
    Wariant: M 8x1 6H
    W magazynie | 041537518087000 EAN: 8595111905112
    73,88 zł
    61,06 zł bez VAT
    Wariant: M 8x1,25 6H
    W magazynie | 041537318080000 EAN: 8595111946139
    52,71 zł
    43,56 zł bez VAT
    Wariant: M 9x1 6H
    Chwilowy brak | 041537518097000 EAN: 8595111947303
    104,42 zł
    86,30 zł bez VAT
    Wariant: M 10x0,75 6H
    W magazynie | 041537518108000 EAN: 8595111905129
    125,08 zł
    103,37 zł bez VAT
    Wariant: M 10x1 6H
    W magazynie | 041537518107000 EAN: 8595111905136
    78,78 zł
    65,11 zł bez VAT
    Wariant: M 10x1,25 6H
    W magazynie | 041537518106000 EAN: 8595111905143
    108,60 zł
    89,75 zł bez VAT
    Wariant: M 10x1,5 6H
    W magazynie | 041537318100000 EAN: 8595111946153
    65,29 zł
    53,96 zł bez VAT
    Wariant: M 11x1 6H
    W magazynie | 041537518117000 EAN: 8595111947327
    116,47 zł
    96,26 zł bez VAT
    Wariant: M 12x1 6H
    W magazynie | 041537518127000 EAN: 8595111905150
    94,34 zł
    77,97 zł bez VAT
    Wariant: M 12x1,25 6H
    W magazynie | 041537518126000 EAN: 8595111905167
    122,14 zł
    100,94 zł bez VAT
    Wariant: M 12x1,5 6H
    W magazynie | 041537518125000 EAN: 8595111905174
    89,18 zł
    73,70 zł bez VAT
    Wariant: M 12x1,75 6H
    W magazynie | 041537318120000 EAN: 8595111902487
    76,31 zł
    63,07 zł bez VAT
    Wariant: M 14x1 6H
    W magazynie | 041537518147000 EAN: 8595111905181
    122,14 zł
    100,94 zł bez VAT
    Wariant: M 14x1,25 6H
    W magazynie | 041537518146000 EAN: 8595111905198
    127,06 zł
    105,01 zł bez VAT
    Wariant: M 14x1,5 6H
    W magazynie | 041537518145000 EAN: 8595111905204
    115,97 zł
    95,84 zł bez VAT
    Wariant: M 14x2 6H
    W magazynie | 041537318140000 EAN: 8595111902494
    94,55 zł
    78,14 zł bez VAT
    Wariant: M 15x1 6H
    Chwilowy brak | 041537518157000 EAN: 8595111947341
    161,31 zł
    133,31 zł bez VAT
    Wariant: M 16x1 6H
    W magazynie | 041537518167000 EAN: 8595111905211
    143,55 zł
    118,64 zł bez VAT
    Wariant: M 16x1,5 6H
    W magazynie | 041537518165000 EAN: 8595111905228
    140,84 zł
    116,40 zł bez VAT
    Wariant: M 16x2 6H
    W magazynie | 041537318160000 EAN: 8595111902500
    104,65 zł
    86,49 zł bez VAT
    Wariant: M 18x1 6H
    W magazynie | 041537518187000 EAN: 8595111947365
    177,51 zł
    146,70 zł bez VAT
    Wariant: M 18x1,5 6H
    W magazynie | 041537518185000 EAN: 8595111905235
    159,08 zł
    131,47 zł bez VAT
    Wariant: M 18x2 6H
    W magazynie | 041537518184000 EAN: 8595111947358
    190,09 zł
    157,10 zł bez VAT
    Wariant: M 18x2,5 6H
    W magazynie | 041537318180000 EAN: 8595111902517
    151,15 zł
    124,92 zł bez VAT
    Wariant: M 20x1 6H
    W magazynie | 041537518207000 EAN: 8595111905242
    197,25 zł
    163,02 zł bez VAT
    Wariant: M 20x1,5 6H
    W magazynie | 041537518205000 EAN: 8595111905259
    181,49 zł
    149,99 zł bez VAT
    Wariant: M 20x2 6H
    W magazynie | 041537518204000 EAN: 8595111947372
    247,97 zł
    204,93 zł bez VAT
    Wariant: M 20x2,5 6H
    W magazynie | 041537318200000 EAN: 8595111902524
    155,65 zł
    128,64 zł bez VAT
    Wariant: M 22x1 6H
    W magazynie | 041537518227000 EAN: 8595111947396
    258,08 zł
    213,29 zł bez VAT
    Wariant: M 22x1,5 6H
    W magazynie | 041537518225000 EAN: 8595111905266
    208,83 zł
    172,59 zł bez VAT
    Wariant: M 22x2 6H
    W magazynie | 041537518224000 EAN: 8595111947389
    268,12 zł
    221,59 zł bez VAT
    Wariant: M 22x2,5 6H
    W magazynie | 041537318220000 EAN: 8595111902531
    208,56 zł
    172,36 zł bez VAT
    Wariant: M 24x1 6H
    Chwilowy brak | 041537518247000 EAN: 8595111947419
    274,28 zł
    226,68 zł bez VAT
    Wariant: M 24x1,5 6H
    W magazynie | 041537518245000 EAN: 8595111905273
    228,98 zł
    189,24 zł bez VAT
    Wariant: M 24x2 6H
    W magazynie | 041537518244000 EAN: 8595111947402
    257,33 zł
    212,67 zł bez VAT
    Wariant: M 24x3 6H
    W magazynie | 041537318240000 EAN: 8595111902548
    198,97 zł
    164,44 zł bez VAT
    Wariant: M 25x1,5 6H
    W magazynie | 041537518255000 EAN: 8595111947426
    386,87 zł
    319,73 zł bez VAT
    Wariant: M 26x1,5 6H
    W magazynie | 041537518265000 EAN: 8595111947433
    319,39 zł
    263,96 zł bez VAT
    Wariant: M 27x1 6H
    Chwilowy brak | 041537518277000 EAN: 8595111947457
    383,92 zł
    317,29 zł bez VAT
    Wariant: M 27x1,5 6H
    W magazynie | 041537518275000 EAN: 8595111905280
    331,21 zł
    273,73 zł bez VAT
    Wariant: M 27x2 6H
    W magazynie | 041537518274000 EAN: 8595111947440
    369,35 zł
    305,25 zł bez VAT
    Wariant: M 27x3 6H
    W magazynie | 041537318270000 EAN: 8595111902555
    267,16 zł
    220,79 zł bez VAT
    Wariant: M 28x1,5 6H
    W magazynie | 041537518285000 EAN: 8595111947471
    367,36 zł
    303,60 zł bez VAT
    Wariant: M 28x2 6H
    W magazynie | 041537518284000 EAN: 8595111947464
    381,69 zł
    315,45 zł bez VAT
    Wariant: M 30x1 6H
    Chwilowy brak | 041537518307000 EAN: 8595111947495
    447,18 zł
    369,57 zł bez VAT
    Wariant: M 30x1,5 6H
    W magazynie | 041537518305000 EAN: 8595111905297
    400,87 zł
    331,30 zł bez VAT
    Wariant: M 30x2 6H
    W magazynie | 041537518304000 EAN: 8595111947488
    425,48 zł
    351,64 zł bez VAT
    Wariant: M 30x3,5 6H
    W magazynie | 041537318300000 EAN: 8595111902562
    336,10 zł
    277,77 zł bez VAT
    Wariant: M 32x1,5 6H
    Chwilowy brak | 041537518325000 EAN: 8595111947501
    462,90 zł
    382,56 zł bez VAT
    Wariant: M 33x1,5 6H
    Chwilowy brak | 041537518335000 EAN: 8595111947525
    555,01 zł
    458,69 zł bez VAT
    Wariant: M 33x2 6H
    Chwilowy brak | 041537518334000 EAN: 8595111947518
    565,13 zł
    467,05 zł bez VAT
    Wariant: M 33x3,5 6H
    W magazynie | 041537318330000 EAN: 8595111946160
    506,77 zł
    418,82 zł bez VAT
    Wariant: M 35x1,5 6H
    Chwilowy brak | 041537518355000 EAN: 8595111947532
    590,96 zł
    488,40 zł bez VAT
    Wariant: M 36x1,5 6H
    Chwilowy brak | 041537518365000 EAN: 8595111947563
    545,14 zł
    450,53 zł bez VAT
    Wariant: M 36x2 6H
    W magazynie | 041537518364000 EAN: 8595111947556
    724,40 zł
    598,68 zł bez VAT
    Wariant: M 36x3 6H
    Chwilowy brak | 041537518363000 EAN: 8595111947549
    664,10 zł
    548,84 zł bez VAT
    Wariant: M 36x4 6H
    W magazynie | 041537318360000 EAN: 8595111946177
    506,77 zł
    418,82 zł bez VAT
    Wariant: M 12x1,75 6G
    Chwilowy brak | 041537320120000 EAN: 8595111970257
    76,31 zł
    63,07 zł bez VAT
    Wariant: M 14x2 6G
    Chwilowy brak | 041537320140000 EAN: 8595111975986
    94,55 zł
    78,14 zł bez VAT
    Wariant: M 16x2 6G
    Chwilowy brak | 041537320160000 EAN: 8595111992334
    104,65 zł
    86,49 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 4090

    Gwintownik maszynowy do gwintów metrycznych z rowkiem spiralnym, DIN 376, DIN 374, z powierzchnią oksydowaną, odpowiedni do stali konstrukcyjnych, stali niestopowych, stopów cynku, stali automatowych, alternatywnie żeliwa ciągliwego i sferoidalnego, stopów aluminium o zawartości Si<10%



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Gwint MF: Drobnozwojny gwint metryczny ISOGwint MF:   Drobnozwojny gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2Typ N:   Gwintownik dla stali o wytrzymałości do 800 N/mm2

    Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSEMateriał gwintownika:   Wysokowydajna stal szybkotnąca HSSE

    Rodzaj powłoki: UtlenianieRodzaj powłoki:   Utlenianie

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Norma gwintownika: DIN 374Norma gwintownika:   DIN 374

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Kąt szczeliny śrubowej: 40°Kąt szczeliny śrubowej:   40°

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 2xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P2.2Stale konstrukcyjne <800N/mm210-12
    P2.3Stale niestopowe <800N/mm210-12
    N8.1Aluminium stopowe Si<10%14-20
    N8.2Aluminium stopowe Si>10%12-15
    N11.1Cynk i stopy cynku8-10



    Wymiary:

    4090: kreslenka
    d1Ptoll1l2d2aotwór
    M 30,56H5652,2-2,5
    M 40,76H6372,82,13,3
    M 40,56H6382,82,13,5
    M 50,86H7083,52,74,2
    M 50,56H7083,52,74,5
    M 60,756H80104,53,45,2
    M 616H80104,53,45
    M 60,56H80104,53,45,5
    M 70,756H80105,54,36,2
    M 716H80105,54,36
    M 80,756H801064,97,2
    M 81,256H901364,96,8
    M 816H901364,97
    M 916H901375,58
    M 1016H901275,59
    M 100,756H901275,59,2
    M 101,56H1001575,58,5
    M 101,256H1001575,58,8
    M 1116H901286,210
    M 121,56H100149710,5
    M 121,256H100149710,8
    M 1216H100149711
    M 121,756G110189710,2
    M 121,756H110189710,2
    M 1426G1102011912
    M 1426H1102011912
    M 141,256H1001611912,8
    M 1416H1001611913
    M 141,56H1001611912,5
    M 1516H1001612914
    M 161,56H1001612914,5
    M 1626G1102012914
    M 1616H1001612915
    M 1626H1102012914
    M 181,56H11020141116,5
    M 1816H11020141117
    M 182,56H12525141115,5
    M 1826H12520141116
    M 201,56H12520161218,5
    M 202,56H14025161217,5
    M 2016H12520161219
    M 2026H14020161218
    M 221,56H125201814,520,5
    M 2216H125201814,521
    M 222,56H140251814,519,5
    M 2226H140201814,520
    M 2416H140221814,523
    M 2426H140221814,522
    M 2436H160301814,521
    M 241,56H140221814,522,5
    M 251,56H140221814,523,5
    M 261,56H140221814,524,5
    M 2736H16030201624
    M 2726H14022201625
    M 271,56H14022201625,5
    M 2716H14022201626
    M 2826H14022201626
    M 281,56H14022201626,5
    M 3016H15026221829
    M 303,56H18035221826,5
    M 3026H15026221828
    M 301,56H15026221828,5
    M 321,56H15026221830,5
    M 331,56H16028252031,5
    M 333,56H18035252029,5
    M 3326H16028252031
    M 351,56H17028282233,5
    M 3646H20040282232
    M 3626H17028282234
    M 361,56H17028282234,5
    M 3636H20036282233

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NAREX Ždánice
    Materiał obrabiany: Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Cynk i stopy cynku
    Norma: DIN 374, DIN 376
    Pokrycie: OX
    Tolerancja: 6H
    Typ gwintu: Gwint metryczny ISO, Gwint metryczny drobnozwojny ISO
    Typ otworu: nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1)
