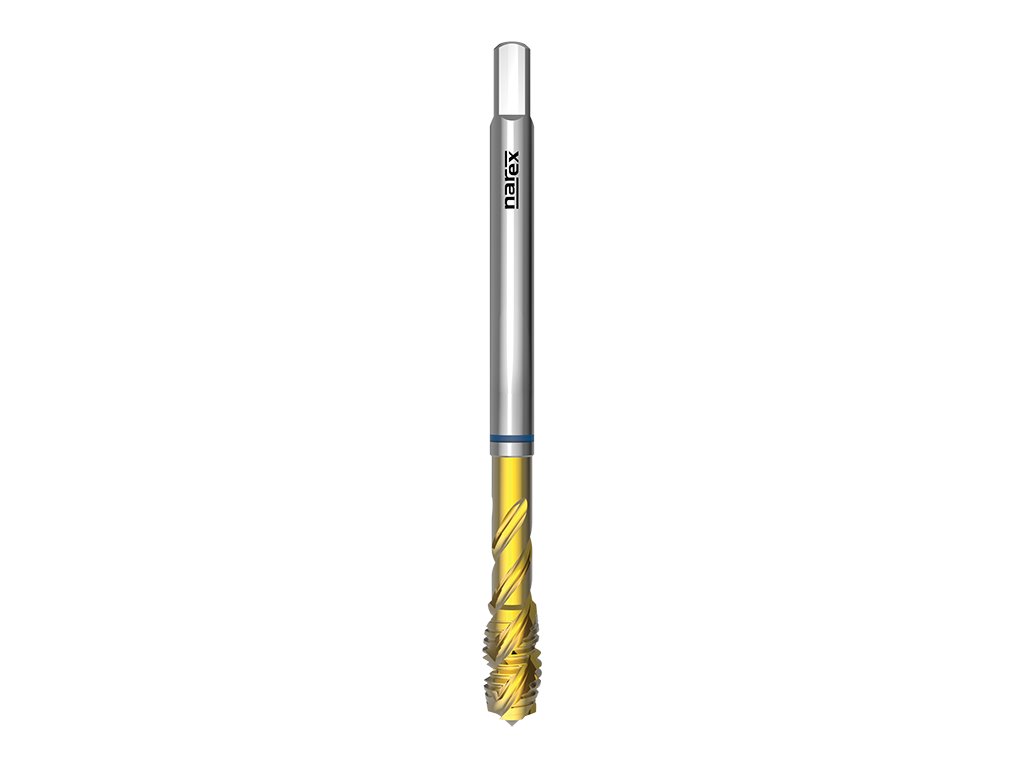

4265 - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 041535932102000
Wariant: UNF 5x44 2BX
Chwilowy brak
| 041535932102000
EAN: 8595111942865
103,90 zł
85,87 zł
bez VAT
Wariant: UNF 6x40 2BX
Chwilowy brak
| 041535932103000
EAN: 8595111942872
106,86 zł
88,31 zł
bez VAT
Wariant: UNF 8x36 2BX
Chwilowy brak
| 041535932104000
EAN: 8595111942889
106,86 zł
88,31 zł
bez VAT
Wariant: UNF 10x32 2BX
W magazynie
| 041535932105000
EAN: 8595111942896
111,79 zł
92,39 zł
bez VAT
Wariant: UNF 12x28 2BX
Chwilowy brak
| 041535932106000
EAN: 8595111942902
127,82 zł
105,64 zł
bez VAT
Wariant: UNF 1/4x28 2BX
Chwilowy brak
| 041535932107000
EAN: 8595111942919
123,13 zł
101,76 zł
bez VAT
Wariant: UNF 5/16x24 2BX
W magazynie
| 041535932109000
EAN: 8595111942926
128,79 zł
106,44 zł
bez VAT
Wariant: UNF 3/8x24 2BX
Chwilowy brak
| 041535932111000
EAN: 8595111942933
138,62 zł
114,56 zł
bez VAT
Wariant: UNF 7/16x20 2BX
W magazynie
| 041535932112000
EAN: 8595111942940
177,51 zł
146,70 zł
bez VAT
Wariant: UNF 1/2x20 2BX
Chwilowy brak
| 041535932113000
EAN: 8595111942957
179,02 zł
147,95 zł
bez VAT
Wariant: UNF 9/16x18 2BX
W magazynie
| 041535932114000
EAN: 8595111942964
284,64 zł
235,24 zł
bez VAT
Wariant: UNF 5/8x18 2BX
W magazynie
| 041535932115000
EAN: 8595111942971
239,86 zł
198,23 zł
bez VAT
Wariant: UNF 3/4x16 2BX
W magazynie
| 041535932117000
EAN: 8595111942988
314,21 zł
259,68 zł
bez VAT
Wariant: UNF 7/8x14 2BX
Chwilowy brak
| 041535932119000
EAN: 8595111942995
381,69 zł
315,45 zł
bez VAT
Wariant: UNF 1x12 2BX
Chwilowy brak
| 041535932121000
EAN: 8595111943008
527,67 zł
436,09 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 4265
Gwintownik maszynowy do gwintu amerykańskiego drobnozwojnego zunifikowanego z rowkiem spiralnym, DIN 374, z powłoką TiN, do stali nawęglanych i azotowanych, stali nierdzewnych o wytrzymałości do 1000 N/mm2
Cechy:
Gwint UNF: Zunifikowany gwint drobnozwojny
Schemat profilu gwintu: 60°
Typ VA: Gwintownik dla stali nierdzewnej
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: ~ DIN 374
Pasowanie gwintów: 2BX
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 6-8 |
| P3.3 | Stale narzędziowe <1200N/mm2 | 6-8 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 8-14 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 6-10 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 7-10 |
| N9.1 | Czysta miedź | 8-12 |
| N10.2 | Stopy miedzi o długim wiórze | 10-15 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNF 5 | 44 | 2BX | 56 | 5 | 2,2 | - | 2,7 |
| UNF 6 | 40 | 2BX | 56 | 7 | 2,5 | 2,1 | 3 |
| UNF 8 | 36 | 2BX | 63 | 7 | 2,8 | 2,1 | 3,5 |
| UNF 10 | 32 | 2BX | 70 | 8 | 3,5 | 2,7 | 4,1 |
| UNF 12 | 28 | 2BX | 80 | 10 | 4 | 3 | 4,65 |
| UNF 1/4 | 28 | 2BX | 80 | 10 | 4,5 | 3,4 | 5,5 |
| UNF 5/16 | 24 | 2BX | 90 | 13 | 6 | 4,9 | 6,9 |
| UNF 3/8 | 24 | 2BX | 90 | 15 | 7 | 5,5 | 8,5 |
| UNF 7/16 | 20 | 2BX | 100 | 15 | 8 | 6,2 | 9,9 |
| UNF 1/2 | 20 | 2BX | 100 | 14 | 9 | 7 | 11,5 |
| UNF 9/16 | 18 | 2BX | 100 | 16 | 11 | 9 | 12,9 |
| UNF 5/8 | 18 | 2BX | 100 | 16 | 12 | 9 | 14,5 |
| UNF 3/4 | 16 | 2BX | 110 | 20 | 14 | 11 | 17,5 |
| UNF 7/8 | 14 | 2BX | 125 | 20 | 18 | 14,5 | 20,5 |
| UNF 1 | 12 | 2BX | 140 | 22 | 18 | 14,5 | 23,25 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Żeliwo ciągliwe i sferoidalne, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Stale nawęglone i azotowane <1200N/mm2, Stale narzędziowe <1200N/mm2, Czysta miedź |
| Norma: | DIN ≈374 |
| Pokrycie: | TiN |
| Tolerancja: | 2BX |
| Typ gwintu: | Jednolity gwint drobnozwojny UNF |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1) |
