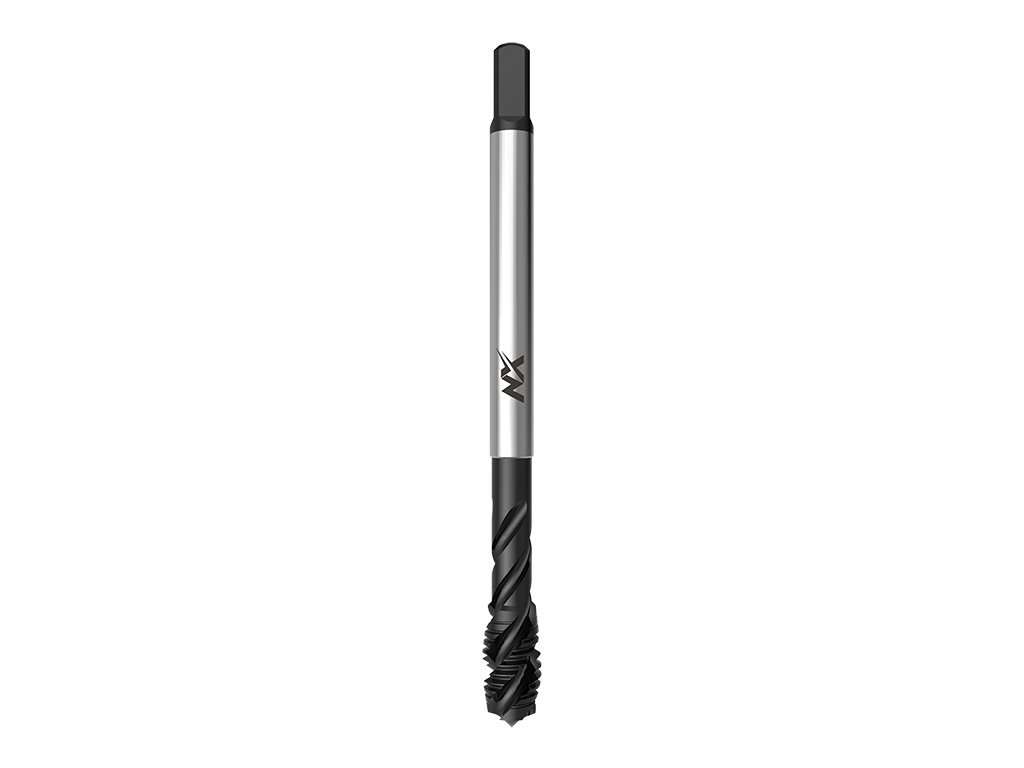

4290NX - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 042037332040000
Wariant: M 3x0,5 6H
W magazynie
| 042037332030000
121,81 zł
100,67 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 042037332040000
117,32 zł
96,96 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 042037332050000
121,81 zł
100,67 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 042037332060000
126,92 zł
104,89 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 042037332080000
174,97 zł
144,60 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 042037332100000
228,62 zł
188,94 zł
bez VAT
Wariant: M 12x1,75 6H
W magazynie
| 042037332120000
307,26 zł
253,93 zł
bez VAT
Wariant: M 14x2 6H
W magazynie
| 042037332140000
428,15 zł
353,84 zł
bez VAT
Wariant: M 16x2 6H
W magazynie
| 042037332160000
437,55 zł
361,61 zł
bez VAT
Wariant: M 18x2,5 6H
W magazynie
| 042037332180000
630,81 zł
521,33 zł
bez VAT
Wariant: M 20x2,5 6H
W magazynie
| 042037332200000
643,36 zł
531,70 zł
bez VAT
Wariant: M 22x2,5 6H
W magazynie
| 042037332220000
714,13 zł
590,19 zł
bez VAT
Wariant: M 24x3 6H
W magazynie
| 042037332240000
814,02 zł
672,74 zł
bez VAT
Wariant: M 27x3 6H
W magazynie
| 042037332270000
1 175,79 zł
971,73 zł
bez VAT
Wariant: M 30x3,5 6H
W magazynie
| 042037332300000
1 421,82 zł
1 175,06 zł
bez VAT
Wariant: M 33x3,5 6H
W magazynie
| 042037332330000
1 679,23 zł
1 387,79 zł
bez VAT
Wariant: M 36x4 6H
W magazynie
| 042037332360000
1 702 zł
1 406,61 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 4290NX
Wysokowydajny gwintownik maszynowy do gwintów metrycznych z rowkiem spiralnym, DIN 376, z oksydowaną powierzchnią, odpowiedni do stali nawęglanych i azotowanych, stali nierdzewnych o wytrzymałości do 1000 N/mm2, żeliwa ciągliwego i sferoidalnego, aluminium, stopów miedzi i cynku.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ VA: Gwintownik dla stali nierdzewnej
Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3
Rodzaj powłoki: Utlenianie
Norma gwintownika: DIN 376
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-15 |
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 8-10 |
| P3.2 | Stale ulepszone <1200N/mm2 | 8-10 |
| P3.3 | Stale narzędziowe <1200N/mm2 | 8-10 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 10-12 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 10-12 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 10-12 |
| N7.1 | Czyste aluminium | 15-20 |
| N8.1 | Aluminium stopowe Si<10% | 10-12 |
| N8.2 | Aluminium stopowe Si>10% | 10-12 |
| N9.1 | Czysta miedź | 10-12 |
| N10.1 | Stopy miedzi o krótkim wiórze | 10-12 |
| N10.2 | Stopy miedzi o długim wiórze | 10-12 |
| N11.1 | Cynk i stopy cynku | 10-12 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 2,2 | - | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 2,8 | 2,1 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 3,5 | 2,7 | 4,2 |
| M 6 | 1 | 6H | 80 | 10 | 4,5 | 3,4 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 6 | 4,9 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 15 | 7 | 5,5 | 8,5 |
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 |
| M 22 | 2,5 | 6H | 140 | 25 | 18 | 14,5 | 19,5 |
| M 24 | 3 | 6H | 160 | 30 | 18 | 14,5 | 21 |
| M 27 | 3 | 6H | 160 | 30 | 20 | 16 | 24 |
| M 30 | 3,5 | 6H | 180 | 35 | 22 | 18 | 26,5 |
| M 33 | 3,5 | 6H | 180 | 35 | 25 | 20 | 29,5 |
| M 36 | 4 | 6H | 200 | 40 | 28 | 22 | 32 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NX Precision Taps |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Czyste aluminium, Cynk i stopy cynku, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2, Czysta miedź |
| Norma: | DIN 376 |
| Pokrycie: | OX |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
