    Home / Gwintowniki / Gwintowniki maszynowe / 4320IKZ - Gwintownik maszynowy z rowkiem spiralnym 40°

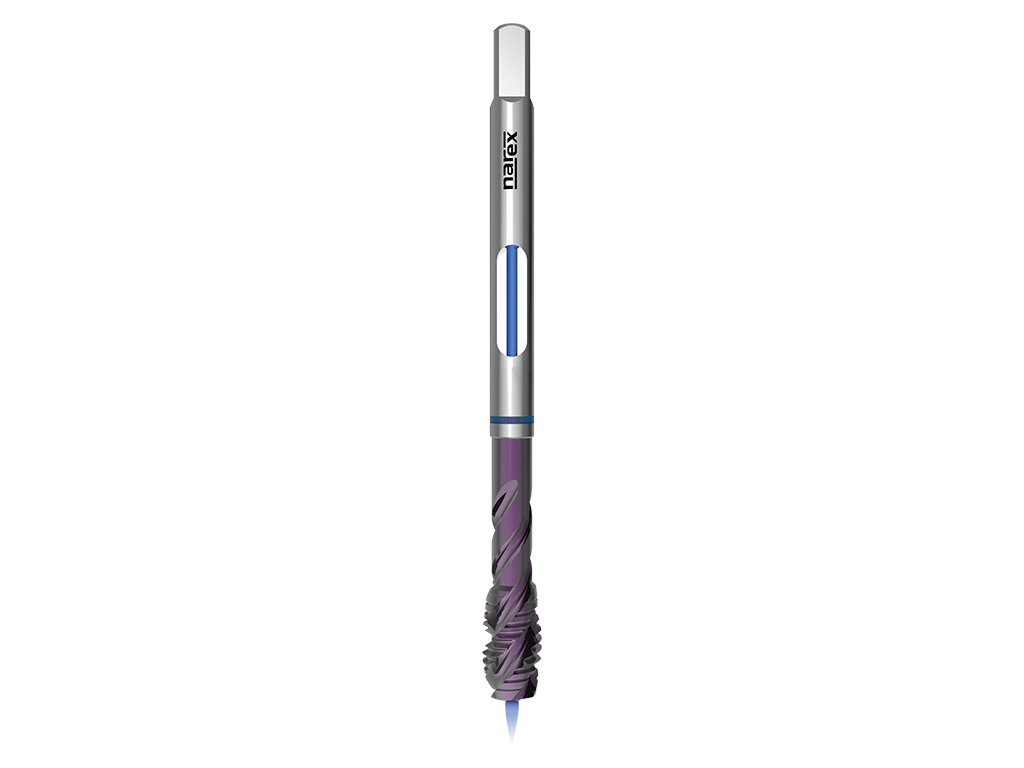

    4320IKZ - Gwintownik maszynowy z rowkiem spiralnym 40°

    Kod: 041636382120000
    4320IKZ - Gwintownik maszynowy z rowkiem spiralnym 40°
    344,43 zł 284,65 zł bez VAT

    Wybierz wariant

    Numer katalogu: 4320IKZ

    Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym z osiowym chłodzeniem wewnętrznym, DIN 376, powłoka Balinit Hardlube, nadaje się do stali nawęglanych i azotowanych, stali nierdzewnych o wytrzymałości do 1000 N/mm2, stali narzędziowych, żeliwa sferoidalnego, czystej miedzi i jej stopów o długim spiralnym wiórze.



    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ VA: Gwintownik dla stali nierdzewnejTyp VA:   Gwintownik dla stali nierdzewnej

    Materiał gwintownika: Proszkowa stal szybkotnącaMateriał gwintownika:   Proszkowa stal szybkotnąca

    Rodzaj powłoki: Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)Rodzaj powłoki:   Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Kąt szczeliny śrubowej: 40°Kąt szczeliny śrubowej:   40°

    Sposób chłodzenia: Wewnętrzne doprowadzanie chłodziwaSposób chłodzenia:   Wewnętrzne doprowadzanie chłodziwa

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 2xd1)


    Informacje szczegółowe

    Wariant: M 12x1,75 6H
    Chwilowy brak | 041636382120000
    344,43 zł
    284,65 zł bez VAT

    Opis szczegółowy produktu

    Numer katalogu: 4320IKZ

    Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym z osiowym chłodzeniem wewnętrznym, DIN 376, powłoka Balinit Hardlube, nadaje się do stali nawęglanych i azotowanych, stali nierdzewnych o wytrzymałości do 1000 N/mm2, stali narzędziowych, żeliwa sferoidalnego, czystej miedzi i jej stopów o długim spiralnym wiórze.



    Cechy:

    Gwint M: Gwint metryczny ISOGwint M:   Gwint metryczny ISO

    Schemat profilu gwintu: 60°Schemat profilu gwintu:   60°

    Norma gwintu: DIN 13Norma gwintu:   DIN 13

    Typ VA: Gwintownik dla stali nierdzewnejTyp VA:   Gwintownik dla stali nierdzewnej

    Materiał gwintownika: Proszkowa stal szybkotnącaMateriał gwintownika:   Proszkowa stal szybkotnąca

    Rodzaj powłoki: Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)Rodzaj powłoki:   Powłoka Balinit® Hardlube (azotek tytanowo-aluminiowy + karbid wolframu)

    Norma gwintownika: DIN 376Norma gwintownika:   DIN 376

    Pasowanie gwintów: ISO 2 - 6HPasowanie gwintów:   ISO 2 - 6H

    Stożek skrawający C: Długość 2-3 skokiStożek skrawający C:   Długość 2-3 skoki

    Kąt szczeliny śrubowej: 40°Kąt szczeliny śrubowej:   40°

    Sposób chłodzenia: Wewnętrzne doprowadzanie chłodziwaSposób chłodzenia:   Wewnętrzne doprowadzanie chłodziwa

    Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)Rodzaj otworu:   Nieprzelotowy (długość gwintu L < 2xd1)




    Obrobione materiały:

    GrupaMateriał obrabianyPrędkość cięcia
    P3.1Stale nawęglone i azotowane <1200N/mm26-8
    P3.2Stale ulepszone <1200N/mm24-6
    P3.3Stale narzędziowe <1200N/mm26-8
    M5.1Stale nierdzewne 450-800N/mm28-14
    M5.2Stale nierdzewne 600-1000N/mm26-10
    N9.1Czysta miedź10-15
    N10.2Stopy miedzi o długim wiórze12-20



    Wymiary:

    4320IKZ: kreslenka
    d1Ptoll1l2d2aotwór
    M 121,756H110189710,2

    Parametry dodatkowe

    Kategoria: Gwintowniki maszynowe
    Linia produktów: Linia produktów NAREX Ždánice
    Materiał obrabiany: Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2, Czysta miedź
    Norma: DIN 376
    Pokrycie: HL
    Tolerancja: 6H
    Typ gwintu: Gwint metryczny ISO
    Typ otworu: nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1)
