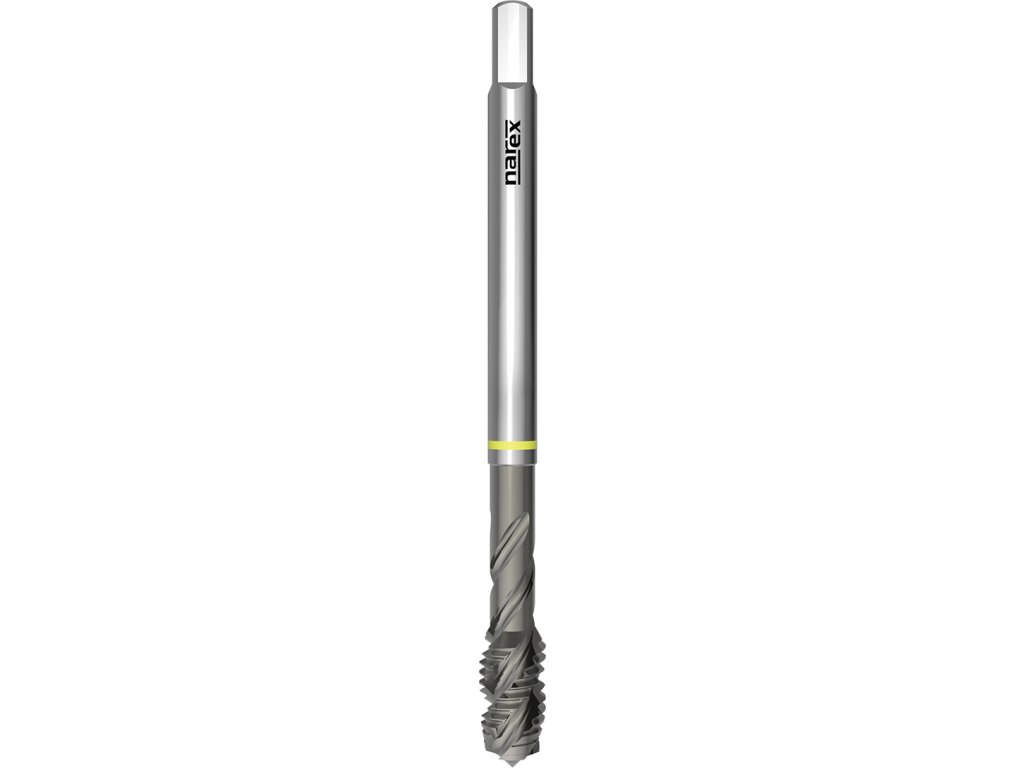

4720 - Gwintownik maszynowy z rowkiem spiralnym 45°
Kod: 041536360030000
Wariant: M 3x0,5 6H
W magazynie
| 041536360030000
75,31 zł
62,24 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041536360040000
76,11 zł
62,90 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041536360050000
77,79 zł
64,29 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041536360060000
77,79 zł
64,29 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041536360080000
86,95 zł
71,86 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041536360100000
107,88 zł
89,16 zł
bez VAT
Wariant: M 12x1,75 6H
W magazynie
| 041536360120000
125,08 zł
103,37 zł
bez VAT
Wariant: M 14x2 6H
W magazynie
| 041536360140000
156,13 zł
129,03 zł
bez VAT
Wariant: M 16x2 6H
W magazynie
| 041536360160000
172,81 zł
142,82 zł
bez VAT
Wariant: M 18x2,5 6H
W magazynie
| 041536360180000
249,68 zł
206,35 zł
bez VAT
Wariant: M 20x2,5 6H
W magazynie
| 041536360200000
256,57 zł
212,04 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 4720
Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym, DIN 376, powłoka AluSpeed , nadaje się do czystego aluminium
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ AL: Gwintownik dla miękkiego aluminium
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: AluSpeed
Norma gwintownika: DIN 376
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 45°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| N7.1 | Czyste aluminium | 15-35 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 2,2 | 2,5 | |
| M 4 | 0,7 | 6H | 63 | 7 | 2,8 | 2,1 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 3,5 | 2,7 | 4,2 |
| M 6 | 1 | 6H | 80 | 10 | 4,5 | 3,4 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 6 | 4,9 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 15 | 7 | 5,5 | 8,5 |
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Czyste aluminium |
| Norma: | DIN 376 |
| Pokrycie: | ALS |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1) |
