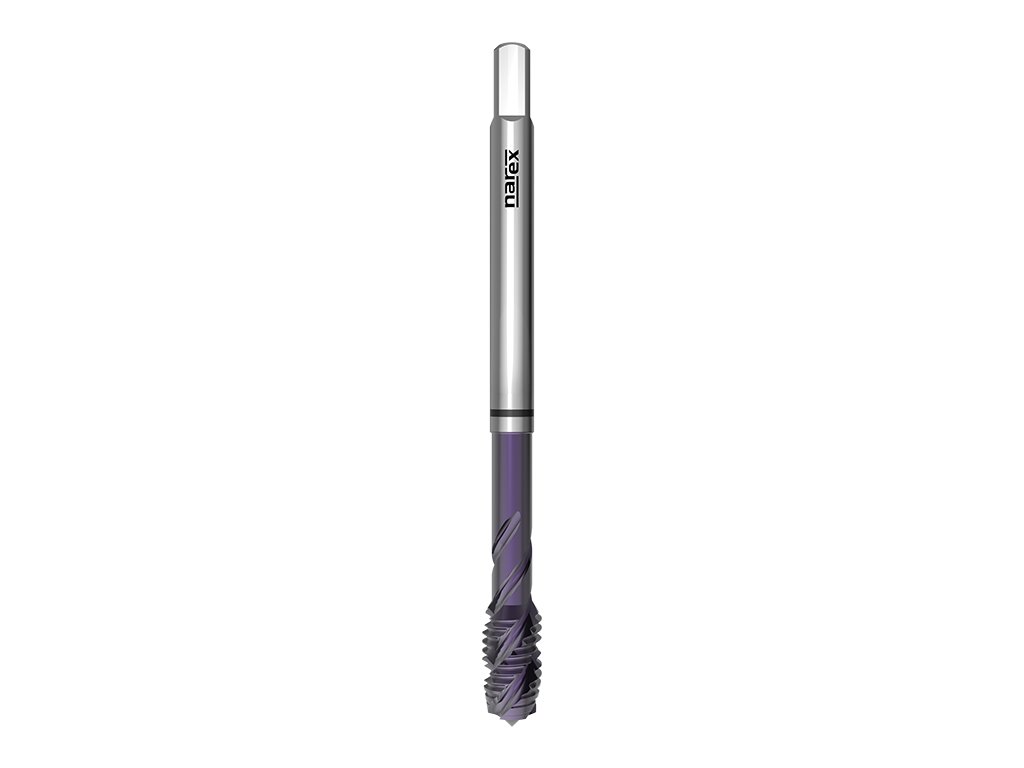

4870 - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 041536342120000
Wariant: M 12x1,75 6H
W magazynie
| 041536342120000
211,04 zł
174,41 zł
bez VAT
Wariant: M 14x2 6H
W magazynie
| 041536342140000
264,45 zł
218,55 zł
bez VAT
Wariant: M 16x2 6H
W magazynie
| 041536342160000
290,81 zł
240,34 zł
bez VAT
Wariant: M 18x2,5 6H
W magazynie
| 041536342180000
419,07 zł
346,34 zł
bez VAT
Wariant: M 20x2,5 6H
W magazynie
| 041536342200000
432,68 zł
357,59 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 4870
Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym, DIN 376, powłoka Futura Nano Top, odpowiednia do stali wysokostopowych i ulepszanych tworzący długie wióry.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ H: Gwintownik dla stali o wytrzymałości do 1400 N/mm2
Materiał gwintownika: Proszkowa stal szybkotnąca
Rodzaj powłoki: Powłoka Balinit® Futura Nano Top (azotek tytanowo-aluminiowy)
Norma gwintownika: DIN 376
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P4.1 | Stale wysokostopowe <1400N/mm2 | 5-10 |
| P4.2 | Stale ulepszone <1400N/mm2 | 5-10 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale wysokostopowe <1400N/mm2, Stale ulepszone <1400N/mm2 |
| Norma: | DIN 376 |
| Pokrycie: | FNT |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1) |
