9650 - Narzynka z łamaczem
Kod: 141132314050000
Wariant: M 2x0,4 6g
W magazynie
| 141132314020000
64,77 zł
53,53 zł
bez VAT
Wariant: M 2,5x0,45 6g
W magazynie
| 141132314025000
64,77 zł
53,53 zł
bez VAT
Wariant: M 3x0,5 6g
W magazynie
| 141132314030000
58,04 zł
47,97 zł
bez VAT
Wariant: M 4x0,7 6g
W magazynie
| 141132314040000
55,18 zł
45,60 zł
bez VAT
Wariant: M 5x0,8 6g
W magazynie
| 141132314050000
51,32 zł
42,41 zł
bez VAT
Wariant: M 6x0,75 6g
W magazynie
| 141132314068000
67,12 zł
55,47 zł
bez VAT
Wariant: M 6x1 6g
W magazynie
| 141132314060000
51,32 zł
42,41 zł
bez VAT
Wariant: M 8x1 6g
Chwilowy brak
| 141132314087000
88,14 zł
72,84 zł
bez VAT
Wariant: M 8x1,25 6g
W magazynie
| 141132314080000
68,40 zł
56,53 zł
bez VAT
Wariant: M 10x1 6g
Chwilowy brak
| 141132314107000
109,59 zł
90,57 zł
bez VAT
Wariant: M 10x1,5 6g
W magazynie
| 141132314100000
84,20 zł
69,59 zł
bez VAT
Wariant: M 12x1 6g
Chwilowy brak
| 141132314127000
132,88 zł
109,82 zł
bez VAT
Wariant: M 12x1,5 6g
Chwilowy brak
| 141132314125000
132,88 zł
109,82 zł
bez VAT
Wariant: M 12x1,75 6g
W magazynie
| 141132314120000
102,11 zł
84,39 zł
bez VAT
Wariant: M 14x1 6g
Chwilowy brak
| 141132314147000
133,96 zł
110,71 zł
bez VAT
Wariant: M 14x1,5 6g
Chwilowy brak
| 141132314145000
133,96 zł
110,71 zł
bez VAT
Wariant: M 14x2 6g
W magazynie
| 141132314140000
103,38 zł
85,44 zł
bez VAT
Wariant: M 16x1 6g
Chwilowy brak
| 141132314167000
196,42 zł
162,33 zł
bez VAT
Wariant: M 16x1,5 6g
Chwilowy brak
| 141132314165000
196,42 zł
162,33 zł
bez VAT
Wariant: M 16x2 6g
W magazynie
| 141132314160000
151,03 zł
124,82 zł
bez VAT
Wariant: M 18x2,5 6g
W magazynie
| 141132314180000
153,38 zł
126,76 zł
bez VAT
Wariant: M 20x1 6g
Chwilowy brak
| 141132314207000
203,35 zł
168,06 zł
bez VAT
Wariant: M 20x1,5 6g
Chwilowy brak
| 141132314205000
203,35 zł
168,06 zł
bez VAT
Wariant: M 20x2,5 6g
W magazynie
| 141132314200000
155,93 zł
128,87 zł
bez VAT
Wariant: M 22x1 6g
Chwilowy brak
| 141132314227000
305,73 zł
252,67 zł
bez VAT
Wariant: M 22x2,5 6g
Chwilowy brak
| 141132314220000
235,27 zł
194,44 zł
bez VAT
Wariant: M 24x1,5 6g
Chwilowy brak
| 141132314245000
333,48 zł
275,60 zł
bez VAT
Wariant: M 24x3 6g
Chwilowy brak
| 141132314240000
246,94 zł
204,08 zł
bez VAT
Wariant: M 27x3 6g
Chwilowy brak
| 141132314270000
354,70 zł
293,14 zł
bez VAT
Wariant: M 30x3,5 6g
Chwilowy brak
| 141132314300000
401,32 zł
331,67 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 9650
Narzynka z łamaczem wiórów do gwintu metrycznego DIN EN 22 568 do stali konstrukcyjnej, stopowej i nierdzewnej.
Cechy:
Gwint M: Gwint metryczny ISO
Gwint MF: Drobnozwojny gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ VA: Gwintownik dla stali nierdzewnej
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma narzynki: DIN EN 22 568
Pasowanie gwintów: ISO - 6g
stożek skrawający: z łamaczem
stożek skrawający: Długość 2 skoki
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 3-10 |
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 2-8 |
| P3.2 | Stale ulepszone <1200N/mm2 | 1-3 |
| P3.3 | Stale narzędziowe <1200N/mm2 | 1-3 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 1-3 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 1-3 |
| K6.1 | Żeliwo szare | 3-5 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 3-5 |
| N8.1 | Aluminium stopowe Si<10% | 4-8 |
| N8.2 | Aluminium stopowe Si>10% | 4-8 |
| N10.1 | Stopy miedzi o krótkim wiórze | 2-4 |
| N10.2 | Stopy miedzi o długim wiórze | 2-4 |

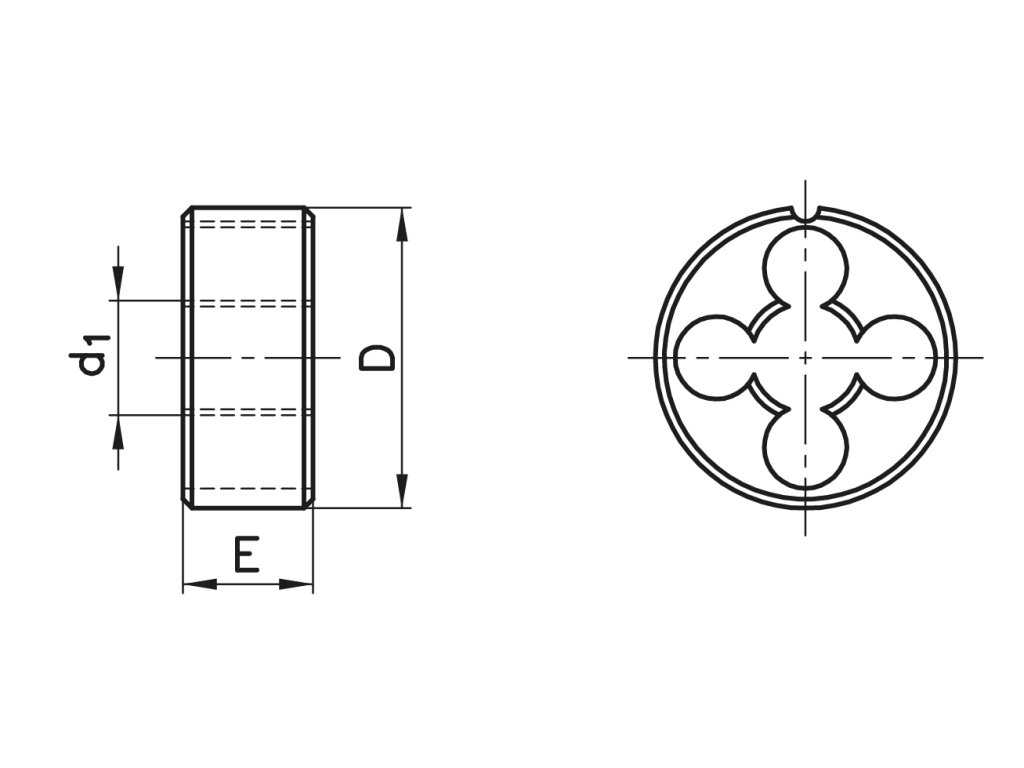

Wymiary:
| d1 | P | tol | D | E |
|---|---|---|---|---|
| M 2 | 0,4 | 6g | 16 | 5 |
| M 2,5 | 0,45 | 6g | 16 | 5 |
| M 3 | 0,5 | 6g | 20 | 5 |
| M 3,5 | 0,6 | 6g | 20 | 5 |
| M 4 | 0,7 | 6g | 20 | 5 |
| M 4 | 0,5 | 6g | 20 | 5 |
| M 5 | 0,8 | 6g | 20 | 7 |
| M 6 | 0,75 | 6g | 20 | 7 |
| M 6 | 1 | 6g | 20 | 7 |
| M 7 | 1 | 6g | 25 | 9 |
| M 8 | 1 | 6g | 25 | 9 |
| M 8 | 1,25 | 6g | 25 | 9 |
| M 8 | 0,75 | 6g | 25 | 9 |
| M 9 | 1,25 | 6g | 25 | 9 |
| M 10 | 1,25 | 6g | 30 | 11 |
| M 10 | 1 | 6g | 30 | 11 |
| M 10 | 1,5 | 6g | 30 | 11 |
| M 10 | 0,75 | 6g | 30 | 11 |
| M 11 | 1,5 | 6g | 30 | 11 |
| M 12 | 1,25 | 6g | 38 | 10 |
| M 12 | 1,5 | 6g | 38 | 10 |
| M 12 | 1 | 6g | 38 | 10 |
| M 12 | 1,75 | 6g | 38 | 14 |
| M 14 | 1,5 | 6g | 38 | 10 |
| M 14 | 2 | 6g | 38 | 14 |
| M 14 | 1 | 6g | 38 | 10 |
| M 14 | 1,25 | 6g | 38 | 10 |
| M 16 | 2 | 6g | 45 | 18 |
| M 16 | 1,5 | 6g | 45 | 14 |
| M 16 | 1 | 6g | 45 | 14 |
| M 18 | 2,5 | 6g | 45 | 18 |
| M 18 | 2 | 6g | 45 | 14 |
| M 18 | 1,5 | 6g | 45 | 14 |
| M 20 | 1,5 | 6g | 45 | 14 |
| M 20 | 1 | 6g | 45 | 14 |
| M 20 | 2,5 | 6g | 45 | 18 |
| M 22 | 2,5 | 6g | 55 | 22 |
| M 22 | 1,5 | 6g | 55 | 16 |
| M 22 | 1 | 6g | 55 | 16 |
| M 24 | 3 | 6g | 55 | 22 |
| M 24 | 2 | 6g | 55 | 16 |
| M 24 | 1 | 6g | 55 | 16 |
| M 24 | 1,5 | 6g | 55 | 16 |
| M 27 | 3 | 6g | 65 | 25 |
| M 30 | 3,5 | 6g | 65 | 25 |
Parametry dodatkowe
| Kategoria: | Narzynki |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2 |
| Norma: | DIN EN 22 568 |
| Pokrycie: | - |
| Tolerancja: | 6G |
| Typ gwintu: | Gwint metryczny ISO, Gwint metryczny drobnozwojny ISO |
| Typ otworu: | - |
